PROSPECTIVIDAD DE HIDROCARBUROS EN LA
CUENCA VAUPÉS-AMAZONAS, COLOMBIA

Mario García-González1; Luis Enrique Cruz-Guevara1; Ricardo Mier-Umaña1

1Grupo de Investigaciones en Geología de Hidrocarburos y Carbones, Escuela de Geología, Universidad Industrial de Santander



RESUMEN

La evaluación de la prospectividad de hidrocarburos en la Cuenca frontera Vaupés-Amazonas con un área de 155.000 km2 indica que la región con mejor potencial de gas está situada en la región sur de la cuenca y está también relacionada con la Cuenca de Solimöes, la cual es productora de petróleo y gas en Brasil. Los potenciales yacimientos de hidrocarburos están relacionados a estructuras compresivas formadas durante la Orogenia Herciniana, las cuales se observan en las líneas sísmicas de la cuenca. Los modelos geoquímicos indican que los hidrocarburos fueron generados a finales del Pérmico y migraron durante el Mesozoico temprano. Los niveles altos de carbono orgánico total, así como los altos niveles de maduración termal de los shales del Devónico en la Cuenca de Solimöes indican que la Cuenca Vaupés-Amazonas también puede presentar un potencial de yacimientos no convencionales de gas tipo shale gas.

Palabras clave: Hidrocarburos, Prospectividad, Shale, Gas, Vaupés, Amazonas, Geoquímica, Sísmica


HYDROCARBON PROSPECTIVITY IN THE VAUPES-AMAZONAS BASIN,
COLOMBIA

ABSTRACT

The assessment of hydrocarbon prospectivity in the Vaupés-Amazon Basin frontier with an area of 155,000 km2 indicates that the southern area presents the highest gas potential, and that is also related with the oil and gas potential in the Solimöes Basin in Brazil. The potential hydrocarbon reservoirs are related to compressive structures, which were identified in seismic lines of the Vaupes-Amazonas Basin, and formed during the Hercinian orogeny. The Geochemical models indicate that hydrocarbons were generated in the organic-rich Devonian shales in the late Permian and migrated later in the early Mesozoic. High TOC contents and high maturity maturation levels found in the Devonian organic-rich shales in the Solimöes Basin, indicate that the Vaupés-Amazon Basin may also have a potential for unconventional deposits of shale gas type.

Keywords: Hydrocarbon, Prospectivity, Shale, Gas, Vaupés, Amazonas, Geochemistry, Seísmic.



INTRODUCCIÓN

La cuenca Vaupés-Amazonas con un área de 155.000 km2 es la de mayor extensión de las cuencas sedimentarias colombianas; con un mínimo de cubrimiento sísmico y de trabajos de exploración petrolera, la relación de kilómetros de símica con respecto al área de la cuenca es de 0.01; en consecuencia, esta cuenca frontera es la más desconocida en el país. En este artículo se presenta una visión general de la prospectividad de hidrocarburos de la cuenca, con base en datos de muy bajo cubrimiento; sin embargo se identifica la región de mejor prospectividad y también se plantea la presencia de un sistema petrolífero del Paleozoico Superior antes desconocido en esta cuenca.

La exploración de hidrocarburos en la Cuenca Vaupés- Amazonas se ha desarrollado esporádicamente y se limita a la adquisición de cinco programas sísmicos que suman tan solo 1.500 km de sísmica, como también a la perforación de un pozo, el cual no aportó información significativa ya que fue localizado en una margen del depocentro de Vaupés. En contraste, la información sísmica obtenida a lo largo de los ríos Caquetá, Putumayo y Amazonas muestra perfiles sísmicos con características similares a las encontradas en las provincias petrolíferas de la Cuenca Solimöes en Brasil.

La geología de la Amazonia Colombiana, comprendida entre el Río Guaviare y el Río Amazonas y entre el Piedemonte Andino y el Río Negro, ha sido estudiada por principalmente por Galvis et al. (1979), Hoorn (1994a y b) y Kaandorp et al. (2006).


GEOLOGÍA GENERAL DE LA CUENCA

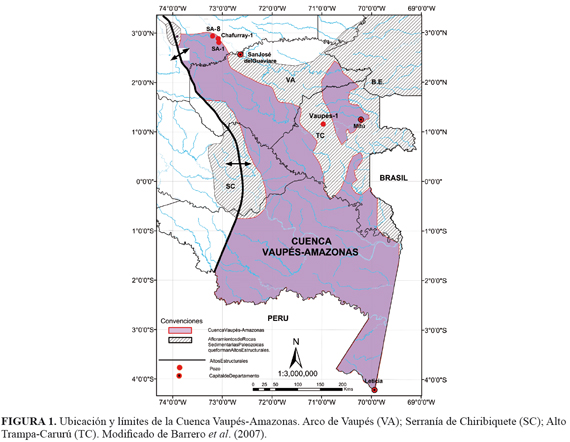

La Cuenca Vaupés-Amazonas es considerada una cuenca intracratónica con una extensión aproximada de 155.000 km2, está localizada al sur de Colombia; limita al norte con el río Guaviare y el Arco del Vaupés (VA), al sur con los ríos Putumayo y Amazonas y se extiende hacia la Cuenca de Solimöes en Brasil. Al oeste limita con el Alto del Yarí y el Arco de Iquitos y al este con el Complejo Migmatítico del Mitú, en el límite internacional con Brasil y el Arco de Carauarí en Brasil (FIGURA1). Cubre en su totalidad los departamentos de Guaviare, Vaupés, Amazonas y parcialmente Putumayo, Guainía, Caquetá y Meta.

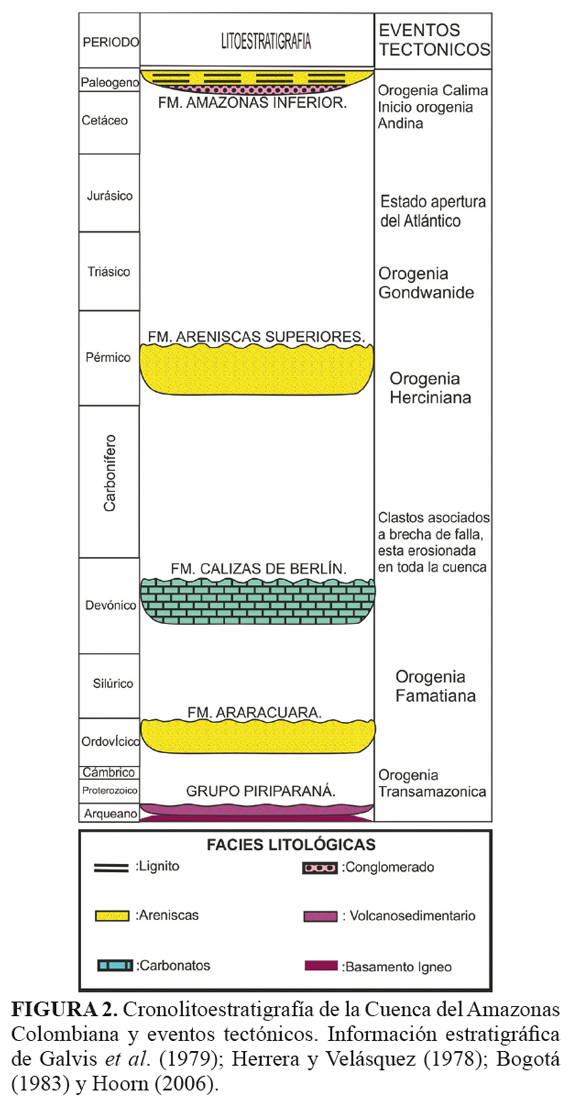

Las principales fases del tectonismo en la región Amazónica tuvieron lugar en el Precámbrico y en el Paleozoico (Acosta et al., 1988). Posteriormente, durante el Mesozoico y el Cenozoico se registraron eventos de menor intensidad. La FIGURA 2 resume la estratigrafía y los eventos tectónicos de la cuenca.

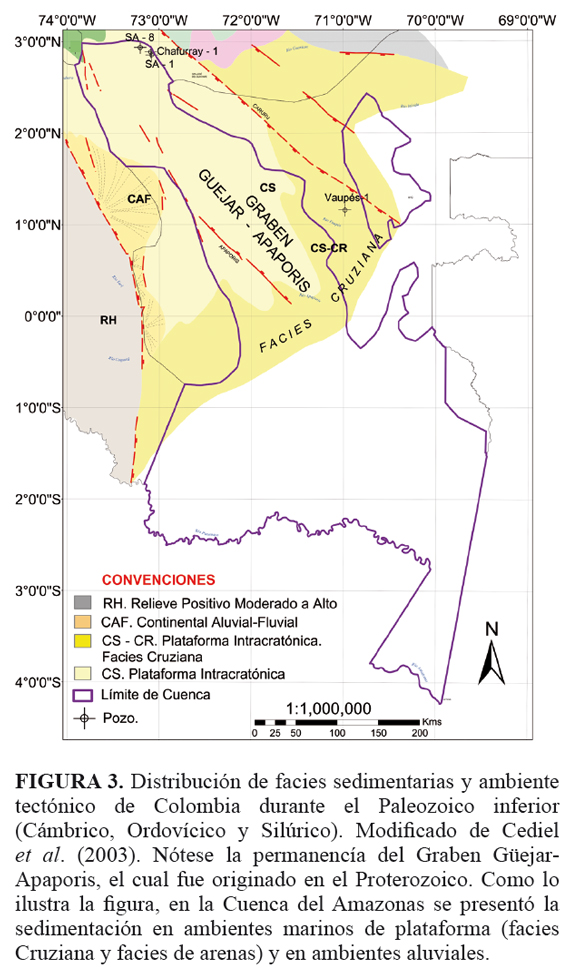

Durante el Precámbrico ocurrieron por lo menos dos fases tectónicas principales. El primer evento tectónico se denomina "Orogenia transamazónica", el cual tuvo lugar hace aproximadamente 1.700 Ma (Galvis et al., 1979). A finales del Precámbrico (900 Ma), se formaron varios rifts de dirección noroeste-sureste, con la subsecuente sedimentación en sus depocentros, los cuales están limitados por fallas de zócalo sin expresión superficial (FIGURA 3).

Durante el Proterozoico, en el área del Amazonas, se produjeron varios eventos de fallamiento normal debido al régimen tectónico regional extensivo, los cuales dieron lugar al valle tipo rift de La Trampa y hacia el norte de la cuenca a la formación del Graben Güejar-Apaporis.

A principios de la era Paleozoica el área sufre una suave subsidencia que se presentó principalmente hacia el suroccidente en la Cuenca de Solimöes, en donde de acuerdo con Mosmann et al. (1986), el Paleozoico sedimentario se presenta en dos secuencias de edades: -Silúrico al Devónico y -Carbonífero al Pérmico. En la Cuenca Vaupés-Amazonas solamente se conocen afloramientos del Paleozoico de la Formación Araracuara (Herrera y Velázquez, 1978). Sin embargo, las líneas sísmicas de los ríos Putumayo, Amazonas y Caquetá indican la presencia de secuencias sedimentarias con características sísmicas similares a las observadas en la Cuenca Solimöes, por esta razón no se descarta que una parte de la sección del Paleozoico esté presente en algunos depocentros de la Cuenca Vaupés-Amazonas. Así mismo, Galvis et al. (1979) citan la presencia de cantos rodados de calizas denominados Formación Calizas de Berlín, de edad Devónico, la cual es de la misma edad que las formaciones Erere y Curua dela Cuenca Solimöes.

Durante el Ordovícico se presentó un levantamiento de la cuenca, el cual también está reportado en las Cuencas Solimöes y Amazonas en Brasil (Mosmann et al., 1986). En el extremo noroccidental de la cuenca, este levantamiento se relaciona con el cuerpo intrusivo denominado Sienita Nefelínica de San José del Guaviare, datada en 430 a 449 Ma (Ordovícico) por el método K/Ar (Pinson et al., 1962).

La Orogenia Herciniana, generó levantamientos y hundimientos en el cratón, observándose principalmente levantamientos en la Cuenca Vaupés-Amazonas y subsidencia en la Cuenca Solimöes. Posteriormente se presenta un evento de subsidencia termal en las cuencas Vaupés-Amazonas y Solimöes depositándose la Formación Areniscas Superiores, de edad Pérmica en la Cuenca Vaupés-Amazonas y Grupo Tapajos de edad Carbonífero superior a Pérmico en la Cuenca Solimöes (Mosmann et al., 1986).

La secuencia del Mesozoico no aflora en la Cuenca Vaupés-Amazonas (FIGURA 2), sin embargo, los trabajos de Mosmann et al. (1986) indican de acuerdo a líneas sísmicas de la Cuenca Solimöes, que la Formación Alter do Chao se extiende desde el sur en la Subcuenca Jandituva hacia el norte en la Cuenca de Vaupés- Amazonas. Esta formación está limitada en su base y tope por discordancias que indican actividad tectónica durante el Mesozoico. Ramos (1988) reporta la presencia de fallas con movimientos de cizalla durante el Cretáceo, el cual formó importantes lineamientos estructurales compuestos de anticlinales asimétricos asociados a fallamientos inversos.

En el Cenozoico la depositación se presentó en el Mioceno temprano, con aportes de sedimentos fluviales provenientes del Escudo de Guyana y en el Mioceno medio cuando tuvo lugar la gran transgresión marina marcada por el ingreso del mar por una conexión con el Mar Caribe, conocida como el portal de Guayaquil. Los depósitos producto de esta transgresión marina del Mioceno medio fueron denominados como el Cenozoico inferior y superior Amazónico por Galvis et al. (1979). Esta formación presenta dos secuencias con características diferentes: -la secuencia inferior de afinidad marina a salobre y -la secuencia superior de origen fluvio-lacustre (Hoorn, 1993).

La "Unidad Terciario Superior Amazónico", llamada informalmente Unidad Areniscas de Mariñame en Colombia por Hoorn (1994a), está compuesta por conglomerados ferruginosos, areniscas cuarzosas con micas como mineral accesorio, intercaladas con areniscas lodosas, arcillas y lignitos (Hoorn, 1994a).

Los depósitos más recientes de la Cuenca Vaupés- Amazonas son del Neógeno y corresponden con areniscas eólicas en el norte de la cuenca. Posteriormente, un nuevo cambio climático estableció un régimen de alta pluviosidad, imperante hasta la actualidad, con la depositación de la Unidad de Terrazas Fluviales (Hoorn, 1994a).

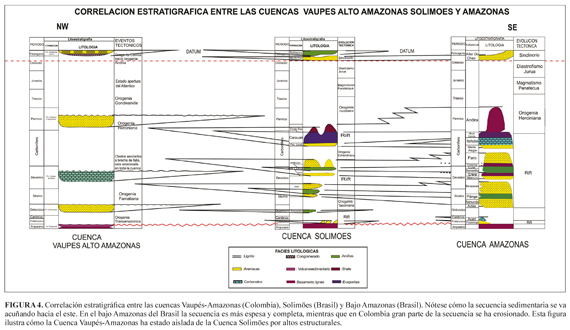

La FIGURA 4 ilustra la correlación estratigráfica entre las cuencas Vaupés- Amazonas en Colombia, y Solimöes y Amazonas en Brasil. Se observa que la secuencia sedimentaria se ha erosionado hacia el este, de tal manera que en Colombia se presentan grandes secciones estratigráficas erodadas, mientras que en Brasil, en la Cuenca de Solimöes la secuencia del Paleozoico está más completa y en la Cuenca del Amazonas la mayoría de la sección estratigráfica del Paleozoico inferior y superior está presente.


MARCO TECTONICO Y ESTRUCTURAL

El estilo estructural de la Cuenca Vaupés-Amazonas está caracterizado por la presencia de mesas y cuestas, afectadas por un sistema de fallas de zócalo con expresión geomorfológica vertical de los planos de falla como se explica en el corte conceptual en orientación norte-sur de la Cuenca Vaupés-Amazonas ilustrado en la FIGURA 5. Se presentan fallas y lineamientos en dos direcciones dominantes: -la primera NNESSW, de probable edad Proterozoica, que delimita bloques levantados y hundidos a modo de valles tipo rift intracontinentales (La Trampa); -la segunda, con dirección NW-SE probablemente originada en el Proterozoico inferior y con reactivación postcretácico de tipo rumbo-deslizante (Etayo et al., 1983).

Los bloques levantados que conforman la Cuenca del Vaupés-Amazonas son: -el Alto de Vaupés al norte, -la Serranía de Chiribiquete en la parte central de la cuenca, -la Serranía de Carurú en la parte este y -la Serranía La Trampa al sur. Estos altos estructurales están conformados por rocas plegadas del Precámbrico y del Paleozoico inferior y en la parte más noreste de la cuenca por el Complejo Migmatítico de Mitú (ver FIGURA 1).

La orientación de estos altos estructurales de la Amazonia Colombiana (NNW-SSE) es similar a la de los arcos de Carauri y Purús en la Cuenca Solimöes del Brasil, como también a la del Arco de Iquitos en el Perú.

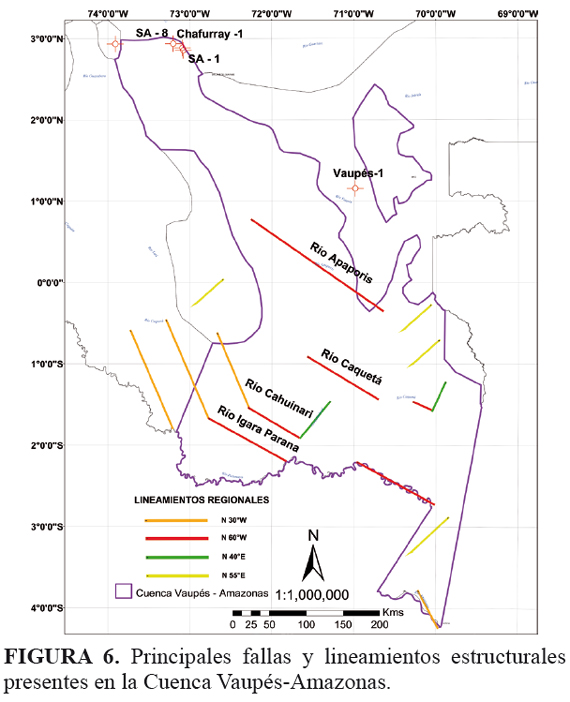

En la Cuenca Vaupés-Amazonas se observa una red de lineamientos regionales con una distribución sistemática en sus orientaciones, producto del tectonismo relativamente reciente de grandes bloques, el cual al parecer se relaciona con la formación del sistema andino. Según Galvis et al. (1979), estos lineamientos están relacionados con una tectónica desde los inicios del Precámbrico. Este importante sistema de fallas y lineamientos presenta dos direcciones predominantes, una NNE-SSW y una segunda NW-SE (FIGURA 6).

Las fallas con dirección NNE-SSW de probable edad Proterozoica delimitan bloques levantados y hundidos a modo de graben y horst. Estas fallas presentaron actividad durante el Paleozoico inferior, algunas de ellas fueron activas en el Cenozoico y permanecen activas actualmente.

La segunda dirección predominante de fallas NW-SE, fueron probablemente originadas en el Proterozoico inferior y con reactivación en el post-cretácico (FIGURA 6). Mosmann et al. (1986) describen dos patrones de lineamientos estructurales en las cuencas de Solimöes y Amazonas con orientaciones NE-SW y NW-SE, los cuales coinciden con los reportados en la Cuenca Vaupés- Amazonas. De acuerdo con Mosmann et al. (1986), los lineamientos con orientación NE-SW están asociados a pliegues formados por esfuerzos compresivos que se presentaron en el Jurásico.


INFORMACION GEOFÍSICA

La FIGURA 7 tomada del mapa de Colombia de Anomalía Bouguer Total (Briceño et al., 2008) insinúa la delineación de tres depocentros: Chiribiquete, Vaupés y Amazonas, hacia el sur; sin embargo, esta delineación no es muy clara. Con base en la información gravimétrica (Córdoba et al., 1992) generaron un mapa estructural al tope del basamento en donde se identifican los siguientes depocentros: -El Depocentro del Caguán, localizado al W de la Cuenca Vaupés-Amazonas, que alcanza 1.500 m de profundidad y está separado del depocentro de Chiribiquete por el Alto del Yarí; -el Depocentro de Chiribiquete, localizado al centro de la cuenca, tiene una profundidad promedio de 2.000 m y está separado del depocentro del Vaupés por el Alto de Apaporis; -el Depocentro del Vaupés, localizado al E de la cuenca, el cual alcanza una profundidad de 4.000 m y limita al este con el Complejo Migmatítico de Mitú (FIGURA 8).

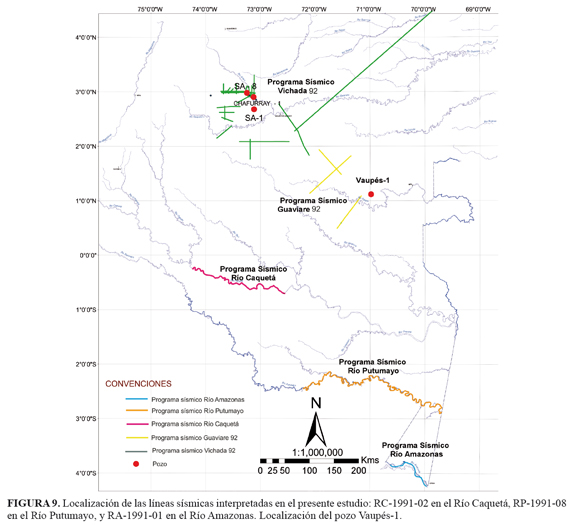

La información sísmica de la Cuenca Vaupés-Amazonas es muy escasa y se reduce a cinco programas sísmicos: Río Putumayo con 540 km, Río Amazonas con 116 km, Río Caquetá con 344 km, Río Guaviare Occidental con 220 km y Río Guaviare Oriental con 280 km (ver FIGURA 9). En el presente trabajo se incluyen ejemplos de cuatro líneas sísmicas en la Cuenca Vaupés-Amazonas.

La interpretación de las líneas sísmicas que se presentan a continuación fue realizada mediante analogías con los trabajos de Pietrobon (2006) y de Mosmann et al. (1986) quienes reportan líneas sísmicas de la Cuenca Solimöes con características muy similares a las encontradas en la Cuenca Vaupés-Amazonas.

Las líneas sísmicas de la cuenca Vaupés-Amazonas se caracterizan por presentar horizontes sísmicos subhorizontales con excelente continuidad lateral en donde fue posible identificar tres horizontes correspondientes a discordancias fácilmente reconocibles en la mayoría de las líneas sísmicas con las siguientes características:

El horizonte No. 1: separa una secuencia caracterizada por estratos con reflexiones altas y con amplitud considerable, correspondiente al basamento cristalino de una secuencia arenosa basal suprayacente que puede ser del Paleozoico. La reflexión del basamento cristalino se encuentra entre 500 - 550 milisegundos en el Río Caquetá y se profundiza hacia el sur encontrándose este mismo reflector a 650 y 750 milisegundos en los ríos Putumayo y Amazonas, respectivamente.

El horizonte No. 2: corresponde al límite de la secuencia arenosa basal y un amplio paquete de rocas calcáreas de espesor constante en el área sur, pero que varía en la parte norte de manera considerable. Constituye un contacto discordante y sus reflexiones se caracterizan por picos positivos claramente reconocibles en las líneas disponibles en el área de estudio. Este horizonte se encuentra a 500 milisegundos en el Río Amazonas, 420 milisegundos en el Río Putumayo y 400 milisegundos en el Río Caquetá.

El horizonte No. 3: corresponde a un contacto claro, inconforme entre el paquete de calizas y la secuencia arenosa del Cenozoico. Este horizonte es evidente en la región sur, a diferencia de la región norte donde es menos claro. Este horizonte se encuentra a 300, 250 y 200 milisegundos en los Ríos Amazonas, Putumayo y Caquetá, respectivamente.

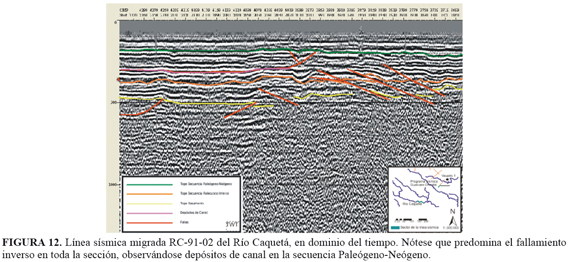

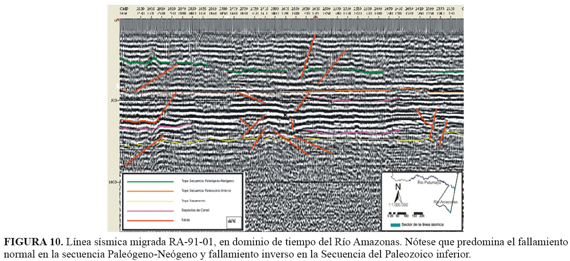

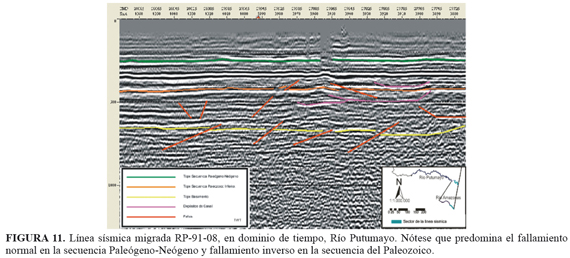

Los anteriores horizontes fueron identificados en las líneas: RA-1991-01, ubicada en el área del Río Amazonas atravesando la Ciudad de Leticia; RP-1991-08, en las inmediaciones del Río Putumayo; y la RC-1991-01, en el Río Caquetá, todas pertenecientes al programa sísmico "Ríos 91" (FIGURAS 10, 11 y 12).

Con base en las imágenes sísmicas suministradas también fue posible identificar fallas inversas de bajo ángulo las cuales están asociadas a pliegues de arrastre, este tipo de estructuras es reportado en la contigua Cuenca de Solimöes en Brasil por Mosmann et al. (1986) y por Pietrobon (2006).

Es notoria una discordancia regional al tope de las formaciones del Paleozoico superior, en donde los sedimentos infrayacentes muestran estructuras propias de una tectónica extensiva. Las relaciones de "onlap", así como algunas truncaciones erosionales son evidentes hacia la parte basal de la secuencia pos-Paleozoico superior. El espesor de este paquete es continuo a lo largo de las tres líneas y sólo debido a algunas fallas que afectan el basamento es posible observar leves cambios en la geometría de estas rocas (FIGURAS 10, 11 y 12).

Por encima de la discordancia del basamento (horizonte No. 1), se observan pequeñas fallas inversas, cabalgamientos, retrocabalgamientos y pliegues asociados a estas fallas inversas. La secuencia que suprayace el horizonte 2 correspondiente a la discordancia del tope del Paleozoico superior, en donde se observan fallas normales que limitan bloques.

El estilo estructural establecido en la Cuenca Vaupés- Amazonas exhibe en líneas generales, un estilo estructural cizallante. Las direcciones preferenciales de las fallas o lineamientos son NE-SW, variando de N70º-80ºE a N50º-60ºE, con ramificaciones de dirección E-O. Estos grandes lineamientos de100 a 300 km de extensión, ilustrados en la FIGURA 6, fueron inicialmente identificados por Galvis et al. (1979). También se han identificado fallas inversas que parecen estar asociadas a fallas regionales de tipo transcurrente. Este patrón de fallamiento ha sido reportado por Mosmann et al. (1986) y Pietrobon (2006) en la Cuenca Solimöes.

Es de anotar que la escasa información sísmica y de pozos no permitió correlacionar los anteriores horizontes sísmicos con la información estratigráfica del pozo Vaupés-1 en razón a que este pozo no perforó la secuencia Paleozoica observada en las líneas sísmicas.


GEOLOGÍA DEL PETRÓLEO

Por analogía con la Cuenca Solimöes del Brasil y con base en la interpretación de las líneas sísmicas de los ríos Putumayo y Amazonas, se evidencia que la secuencia del Paleozoico identificada mediante perforaciones en la Cuenca de Solimöes en Brasil, tiene su continuidad en la Cuenca Amazónica Colombiana como se plantea en las interpretaciones de Mosmann et al (1986) y Pietrobon (2006). Esta interpretación se apoya en que las cuencas del Vaupés-Amazonas y de Solimöes exhiben un estilo tectónico similar con la presencia de reflectores sísmicos horizontales de muy buena continuidad lateral, sin embargo, en la región sur de la Cuenca Vaupés-Amazonas no existen pozos que permitan correlacionar la información sísmica con información de pozos.

Para la Cuenca de Solimöes, Da Cruz Cunha et al. (1988) y Mello et al. (1994) determinaron la presencia del sistema petrolífero Barreirinhas-Itaituba (!) el cual se propone, se podría extender hacia el norte en el territorio colombiano. En este sistema petrolífero, las lutitas del Miembro Barreirinhas del Devónico son las rocas generadoras. Esta formación presenta Kerógeno tipo II, carbón orgánico total hasta 6% y valores de reflectancia de vitrinita iguales o mayores a 1.35%, es decir, sobremaduras Mello et al (1994).

En el presente trabajo se plantea que los shales de la Formación Curuá del Devónico se correlacionan con la unidad estratigráfica del Devónico Calizas de Berlín, la cual se extiende al norte en la Cuenca Vaupés-Amazonas, como lo ilustra las líneas sísmicas antes descritas. Igualmente, los shales del Miembro Barreirinhas, perteneciente a la Formación Curuá, presentan características geoquímicas como son altos contenidos de TOC (entre 2 y 6%) y altos valores de Ro(>1.35%), los cuales permiten en consecuencia plantear la presencia de yacimientos no convencionales de gas en lutitas, conocidos como yacimientos tipo shale gas en las cuencas Vaupés- Amazonas y Solimöes.

De manera similar las areniscas de la Formación Itaituba del Carbonífero que suprayacen las lutitas, también podrían estar presentes en la Cuenca Vaupés- Amazonas, sin embargo, la presencia de la secuencia superior del Paleozoico fue expuesta a erosión, por lo cual su presencia es limitada en Colombia. Por esta razón se considera que el principal potencial de la Cuenca Vaupés-Amazonas se limita a yacimientos de shale gas.

Los resultados de la campaña sísmica de ECOPETROL "Ríos 91" permitió determinar que la Cuenca del Amazonas de Colombia es una continuación de la Cuenca de Solimöes del Brasil, es así como a partir de la líneas sísmicas se puede documentar que la profundidad de enterramiento de la secuencia Paleozoica aumenta hacia el sur de la Cuenca Vaupés-Amazonas. Por esta razón se plantea en el presente trabajo que la región más prospectiva corresponde al extremo sur de la Cuenca Amazónica Colombiana, en cercanías a la población de Leticia, donde se encontraría el mismo sistema petrolífero del Paleozoico identificado en la Cuenca de Solimöes, como se puede deducir de la observación de las líneas sísmicas en las FIGURAS 10, 11 y 12, en las cuales los reflectores sísmicos se encuentran más profundos hacia la región sur.

De acuerdo con Mello et al. (1994), en la Cuenca Solimöes los hidrocarburos se generaron durante el Pérmico superior, seguido por varios eventos de migración que se presentaron por actividad tectónica durante el Jurásico y el Aptiano (140- 110 Ma) que corresponden a la remigración de hidrocarburos hacia los pliegues formados por fallamiento inverso, los cuales también se encuentran en la Cuenca Vaupés- Amazonas como se ilustran en las FIGURAS 10, 11, y 12.

El pozo Vaupés-1, perforado en la Cuenca Vaupés- Amazonas, registro 5.053 pies en areniscas precámbricas no prospectivas y 201 pies de gabro, en donde terminó la perforación.

Las paleo temperaturas estimadas (a partir de estudios de inclusiones fluidas) en los cementos autigénicos presentes, indican que las areniscas estuvieron sometidas a temperaturas de 200°C, y en la zona de contacto entre las arenisca y el intrusivo de composición gabroide temperaturas de 600°C (Alemán, 1988).

De la anterior información se concluye que el pozo Vaupés-1 no aportó datos significativos que permitieran identificar formaciones con algún potencial de generación y/o acumulación de hidrocarburos; así mismo, el pozo Vaupés-1 fue localizado en la margen oeste del depocentro del Vaupés, en donde el espesor de la secuencia sedimentaria está muy reducido.


MODELAMIENTO GEOQUÍMICO DE
LA CUENCA VAUPÉS-AMAZONAS

El modelamiento geoquímico de la Cuenca Vaupés- Amazonas se realizó empleado el software Petromod versión 11, con el cual se obtuvieron modelos en una y dos dimensiones (1D y 2D). El modelo 1D corresponde al seudopozo Leticia-1, localizado en la ciudad de Leticia en Colombia. El modelo en 2D se obtuvo a partir de la línea sísmica RA-91-01 localizada en el río Amazonas, en inmediaciones de la ciudad de Leticia.

La historia termal calculada en el presente modelo geoquímico se basa en los valores de flujo de calor empleados por Gonzaga et al. (2000) quien emplea un flujo de calor inicial de 48 mW/m2, el cual se incrementa a 62 mW/m2 hacia el final del Carbonífero y comienzos de Pérmico. El flujo de calor inicial empleado para calcular los modelos geoquímicos de 48 mW/m2 corresponde al flujo de cuencas intracratónicas según Welte et al. (1997). Este modelo termal asume que el estilo tectónico y por consiguiente, la historia termal es similar en la región sur de la Cuenca Vaupés-Amazonas y la Cuenca del Amazonas en Brasil.

En los modelos geoquímicos 1D y 2D se emplearon las características geoquímicas de la roca fuente del Devónico reportadas anteriormente. El valor de la energía de activación de generación hidrocarburos fue tomada de Gonzaga et al. (2000) y corresponde a 49 kcal/mol.

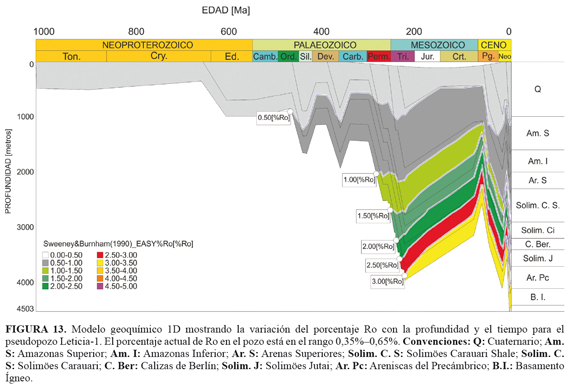

La FIGURA 13 ilustra la historia de subsidencia del seudopozo Leticia 1. Esta reconstrucción se elaboró con base en la información estratigráfica de las Cuencas Vaupés-Amazonas y de Solimöes. En la FIGURA 13 también se superponen los resultados de la maduración termal de la roca fuente de hidrocarburos del Devónico (Calizas de Berlín), observándose que estas rocas generadoras entran a la ventana de generación de petróleo con un Ro de 1% en el Pérmico superior y obtienen valores de Ro de 2% en el Jurásico, indicando que esta formación se encuentra en la ventana de generación de gas seco. Resultados similares a los obtenidos en el presente modelo de generación de hidrocarburos son reportados por Gonzaga et al (2000).

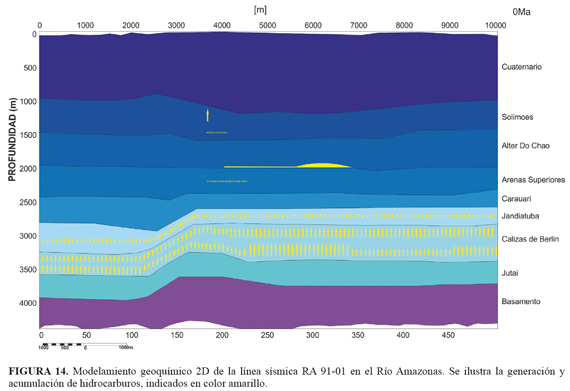

El modelo geoquímico 2D se ilustra en la FIGURA 14, la profundidad del perfil sísmico fue obtenida a partir de la línea sísmica RA-91-01empleando velocidades entre 2500 y 4500 m/s, que corresponden a los valores empleados por Pietrobon (2006) en la Cuenca Solimöes. Los resultados obtenidos indican que la secuencia del Paleozoico superior presenta generación, migración y acumulación de hidrocarburos. El resultado del modelo geoquímico 2D permite plantear la hipótesis del potencial de hidrocarburos del área de Leticia, en donde los yacimientos de sistema petrolífero de Paleozoico pueden corresponder a acumulaciones de petróleo y gas en yacimientos convencionales y no convencionales de tipo shale gas


CONCLUSIONES

En la cuenca Vaupés-Amazonas se propone la presencia del sistema petrolífero del Paleozoico superior, el cual se prolonga desde el sureste en la Cuenca de Solimöes hacia el noreste en la Cuenca Vaupés-Amazonas.

De acuerdo con la información geológica en la Cuenca Vaupés-Amazonas, la prospectividad de hidrocarburos está principalmente en el área sureste de la cuenca, en cercanías de la población de Leticia, donde la sísmica muestra la continuidad de los reflectores sísmicos del Paleozoico, identificados en la Sub-cuenca de Jandiatuba (Cuenca Solimöes de Brasil), los cuales se extienden hacia el territorio colombiano.

Los descubrimientos de hidrocarburos en la Cuenca de Solimöes están relacionados al sistema del Paleozoico superior y a lineamientos y fallas inversas con orientación NE-SW. Por consiguiente, la localización de prospectos en Colombia debe estar enfocada primordialmente en las formaciones del Paleozoico superior y a lineamientos con similar orientación, los cuales se han identificado en la región sur de la Cuenca Vaupés-Amazonas.

La información sísmica estudiada muestra la presencia de estructuras anticlinales asociadas a fallas inversas con orientación NE-SW. Estas estructuras son de interés prospectivo para yacimientos convencionales de hidrocarburos, sin embargo, no se descarta la presencia de yacimientos no convencionales tipo shale gas, de acuerdo con las características geoquímicas identificadas en la Cuenca de Solimöes en Brasil.

Las anteriores conclusiones son un aporte a la visión general de la prospectividad de hidrocarburos en la cuenca frontera Vaupés-Amazonas y permiten enfocar los futuros trabajos de exploración en la región sur de la cuenca.
