Basaltos de San Pablo: un bloque de un arco de islas en el norte de la
cordillera Central de Colombia. Caracterización petrográfica y química
San Pablo Basalts: an
island arc block in the north of the
Central Cordillera of Colombia. Petrographic
and chemical characterization
Gabriel Rodríguez-García
grodriguez@sgc.gov.co
Servicio
Geológico Colombiano, Colombia
Carlos Mario Celada-Arango
cmcelada@sgc.gov.co
Servicio
Geológico Colombiano, Colombia
Resumen
Los Basaltos
de San Pablo son un bloque de rocas volcánicas que afloran junto a sedimentitas marinas, localizadas en el norte de la
Cordillera Central de Colombia, entre bloques de rocas metamórficas del
Complejo Cajamarca e intruidos por el Batolito
Antioqueño de edad Cretácica superior. Los basaltos de San Pablo están
constituidos por basaltos (diabasas espilitizadas),
con texturas intergranular a ofítica-subofítica
y ocasionalmente porfídica y variolítica – subofítica, similares a las rocas de corteza oceánica del
Complejo Quebradagrande y las Diabasas de San José de
Urama. Los resultados de óxidos de elementos mayores
sugieren que corresponden a basaltos y andesitas basálticas calcoalcalinas,
con contenidos de SiO2 entre 43,13% y 55,36%, con concentraciones de MgO en el rango entre 5,85% y 9,45% y valores de TiO2 entre

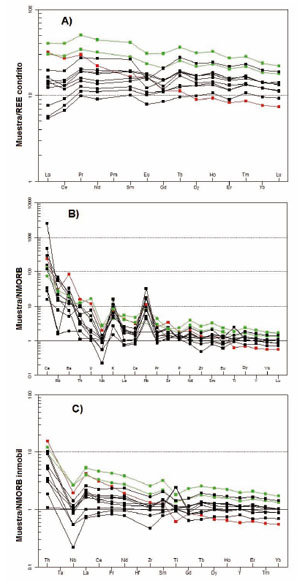

1% y 2%. Los diagramas multielementales de tierras
raras y elementos trazas muestran anomalías negativas de Nb y positivas de Cs,
Ba, K y Pb, que sugieren un ambiente de arco, con un patrón de REE similar al
de basaltos de corteza oceánica de tipo MORB en las rocas menos diferenciadas,
pero con valores mayores de Th que los ubican dentro de un ambiente de arco de
islas.
Palabras
clave: Cordillera Central, Geoquímica, Petrografía, Andes del
norte.
Abstract
The San Pablo Basalts constitute an
exotic block of volcanic rocks that crop out next to marine sediments, located
in the Northern part of Colombia´s Central Cordillera, between metamorphic
blocks of the Cajamarca Complex and intruded by the Antioquia Batholith, Upper
Cretaceous in age. The San Pablo Basalts are composed of basalts (spilitic diabases), with intergranular to phiticsubophitic
and occasionally porphyritic and variolitic-subophitic
textures, similar to the oceanic crust rocks of the Quebradagrande
Complex and the San Jose de Urama Diabases.
The higher oxides results suggest that the rocks correspond to calc-alkaline, basalts and basaltic andesites,
with SiO2 contents between 43.13% and 55.36%, MgO
concentration ranges between 5.85% and 9.45% and TiO2 values between 1% and 2%.
Multi-element diagrams of rare earth elements and trace elements show a
negative Nb anomaly and positive anomalies of Cs, Ba,
K and Pb, which suggests an arc environment with an
REE trend similar to MORB-type oceanic crust basalts in the less differentiated
rocks, but with higher Th values, which relates them
to an island arc environment.
Keywords: Central Cordillera, Geochemistry,
Petrography, Northern Andes.
Forma de citar: Rodríguez-García,
G., y Celada-Arango, C.M. (2018). Basaltos de San Pablo: un bloque de un arco
de islas en el norte de la cordillera Central de Colombia. Caracterización
petrográfica y química. Boletín
de Geología, 40(2),
69-85. DOI: 10.18273/revbol.v40n2-2018004.
INTRODUCCIÓN
Los Basaltos de San Pablo, fueron descritos por Hall et al. (1972)
bajo el nombre de Metabasaltos del Cretácico
inferior; se encuentran intercalados con sedimentitas
de la Formación San Pablo, siendo considerados contemporáneos. Posteriormente González (2001)
los denominó Metabasaltos de San Pablo.
La unidad Basaltos de San Pablo abarca un área
aproximada de 135 km2, corresponde a un cuerpo de forma alargada en
dirección Norte – Sur que aflora en los municipios de Guadalupe y Campamento,
en el departamento de Antioquia, sobre el eje de la Cordillera Central de
Colombia; en el sector occidental se encuentra intruida
por lentes de metagabros, la parte sur se encuentra
truncada e intruida por rocas del Batolito Antioqueño
de edad Cretácica superior (Hall
et al.,
1972); al norte presenta contactos fallados con las metamorfitas de la Cordillera Central de posible edad
triásica y hacia la parte superior la secuencia se intercala con sedimentitas de la Formación San Pablo sin edad definida,
pero que han sido consideradas del Cretácico inferior por correlación con el
Complejo Quebradagrande (Hall et al., 1972).
Las rocas que conforman la unidad fueron descritas
como flujos de basaltos espilíticos con texturas ofíticas a subofíticas,
posiblemente submarinos y brechas de flujos (Hall et al., 1972; González, 2001).
La unidad Basaltos de San Pablo se presenta como un
bloque independiente que aflora en el norte de la Cordillera Central de
Colombia entre las fallas Otú – Pericos y
Cauca-Almaguer, dentro del basamento metamórfico de la Cordillera Central, el
cual está constituido por paraesquistos y paraneises, cuarcitas, mármoles, anfibolitas, esquistos
verdes y granitos de tipo S (Echeverría,
1973; Restrepo
y Toussaint, 1984; Maya 2001),
que representan bloques metamórficos de edades paleozoicas, pérmicas,
triásicas, jurásicas y cretácicas, cuyos límites no han sido establecidos
dentro de la cartografía del norte de la Cordillera Central de Colombia. La
unidad Basaltos de San Pablo está ubicada a unos 80 km al Este de la zona de
sutura con el basamento oceánico de la Cordillera Occidental, que se localiza
al oeste de la Falla Cauca-Almaguer (Restrepo
y Toussaint, 1988; Maya y González, 1995; Nivia et al., 1996; Kerr et al., 1997) (FIGURA 1).

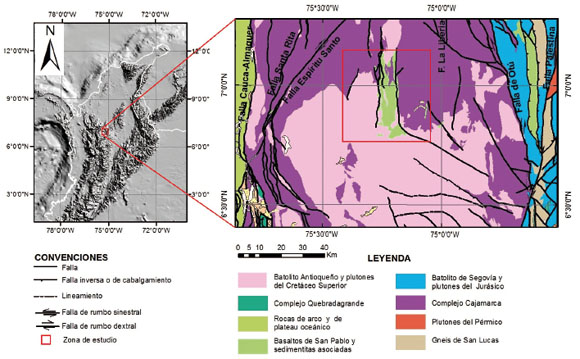

FIGURA 1
Geología Regional Alrededor De
Los Basaltos De San Pablo (Modificada De González, 2001).
Dicho basamento está constituido por basaltos
(diabasas) de afinidad T-MORB, junto con andesitas, plutones
tonalíticos y dioríticos de
arco con afinidad toleítica a calcoalcalina
media en K (Rodríguez
et al.,
2012; Rodríguez
y Arango, 2013; Rodríguez
y Zapata, 2013).
Mediante el análisis de nueva información geoquímica y
la revisión petrográfica de las secciones delgadas de rocas de la unidad
Basaltos de San Pablo, se caracteriza litológicamente la unidad y se compara
con datos litogeoquímicos y petrográficos de basaltos
(diabasas) asociadas al Complejo Quebradagrande (Rodríguez y Cetina, 2016) y
con datos publicados por Rodríguez
y Arango (2013) para rocas de la unidad Diabasas de San José de Urama, que se correlacionan con el Grupo Diabásico al sur de la Cordillera Occidental en Colombia (FIGURA 2).

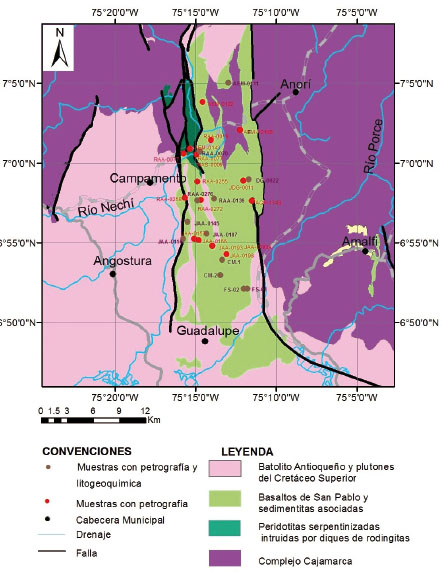

FIGURA 2
Localización Y Muestreo De
Afloramientos De Los Basaltos De San Pablo.
MATERIALES Y MÉTODOS
Se realizó una revisión petrográfica de 25 secciones
delgadas colectadas durante la época del Inventario Minero Nacional en los
trabajos regionales de cartografía geológica del cuadrángulo H8. Se separaron
las rocas con texturas ofíticas, subofíticas,
intergranulares, intersectales
y variolíticas, menos afectadas por alteraciones y
deformaciones dinámicas, se determinó su distribución espacial dentro de la
unidad de los Basaltos de San Pablo. Se tomaron 4 muestras nuevas en el terreno
para completar un total de 29 secciones delgadas de las rocas de la unidad.
Doce muestras de roca fueron analizadas químicamente,
9 de estas en el laboratorio del Servicio Geológico Colombiano (SGC) y 3 en el
laboratorio de la Universidad de Cardiff – Inglaterra. Las muestras fueron
seleccionadas considerando el menor grado de alteración y deformación, ya que
la unidad se encuentra en el contacto entre las rocas metamórficas y las del
Batolito Antioqueño, presentando comúnmente alteraciones deutéricas.
Los contenidos de óxidos de elementos mayores y de los elementos trazas V, Mo,
Nb, Ta, W, Zr y Hf fueron determinados con el método de fluorescencia de rayos
X para las muestras analizadas en el SGC. Para el resto de elementos traza y
tierras raras se utilizó el equipo de espectrometría de masas con plasma
acoplado inductivamente (ICP-MS). Para las tres muestras analizadas en la
Universidad de Cardiff (INM-5271, INM-5324, INM-6180) se utilizó el método
ICP-MS, tanto para los óxidos de elementos mayores como para los elementos
trazas. En la interpretación de los resultados geoquímicos las concentraciones
de los óxidos de los elementos mayores fueron recalculados en base seca,
teniendo en cuenta los valores de LOI (perdidas por ignición).
Los resultados químicos de los análisis de las rocas,
se compararon con los datos geoquímicos publicados para las rocas de la unidad
Diabasas de San José de Urama (Rodríguez y Arango, 2013),
así como con los basaltos (diabasas) de corteza oceánica del Complejo Quebradagrande (Rodríguez
y Cetina, 2016), con el objeto de determinar si ambos grupos de
rocas muestran comportamientos geoquímicos similares y si corresponden a
basaltos generados en ambientes geotectónicos similares.
La palabra diabasa se utiliza en este manuscrito en el
sentido textural para rocas de composición basáltica que tienen texturas ofitica, subofítica, intergranular e intersectal. El
énfasis en el nombre textural “diabasa” a lo largo del texto, se debe a que en
el noroccidente de los Andes de Colombia las unidades con basaltos de corteza
oceánica como el Grupo Diabásico, las Diabasas de San
José de Urama y los basaltos (diabasas) de corteza
oceánica de tipo N_MORB del Complejo Quebradagrande,
presentan características texturales de “diabasas” formadas a partir de
derrames lávicos y no de diques. Algunas rocas basálticas que conforman la
Unidad Basaltos de San Pablo, presentan rasgos texturales similares al de rocas
de corteza oceánica de las unidades antes mencionadas.
RESULTADOS
Características petrográficas de los Basaltos de San
Pablo
La unidad Basaltos de San Pablo está constituida
predominantemente por basaltos y ocasionales gabros; localmente se presentan
brechas volcánicas. Las rocas han sido afectadas hacia los contactos con las
rocas metamórficas por deformación frágil y dúctil, presentando localmente
metamorfismo dinámico y estructura foliada (milonitas y protomilonitas)
y rocas con deformación frágil, con trituración parcial y completa de los
minerales (cataclasitas). Por otra parte, la unidad fue afectada en sus bordes
por alteración deutérica de piroxenos
a anfíboles con hábito fibroso, introducción de venillas de epidota y
alteración de plagioclasa y piroxeno
a epidota, sericita y calcita (alteración propilítica). Predominan los basaltos con texturas ofítica, subofítica, intergranular, intersectal, variolítica y ofítica-porfídica
con escasos fenocristales de plagioclasa; en algunos
casos se presentan amígdulas rellenas de clorita,
calcita y cuarzo (FIGURA 3).
FIGURA 3
Características Composicionales Y
Texturales De Las Rocas De La Unidad Basaltos De San Pablo: A. Y B. Textura Intergranular Amigdular (Ppl, Xpl, 10x), C. Y D. Textura Subofítica Con Micro Fallas (Ppl,
Xpl, 10x) E. Textura Variolítica
(Ppl, 10x). F. Textura Intersectal
Con Anfíbol Uralítico A Partir De Piroxeno.
Símbolos: Pl: Plagioclasa, Cpx: Piroxeno, Anf: Anfíbol Y Amg: Amígdula.
Los minerales constituyentes son plagioclasa
(generalmente poco alterada) y clinopiroxeno (frecuentemente uralitizado a anfíbol fibroso); los minerales accesorios
corresponden a titanita y opacos; las alteraciones son a saussurita,
sericita en la plagioclasa,
uralita y carbonatos a partir del piroxeno y leucoxeno a partir de titanita. Como minerales de
introducción se reconocieron epidota, clorita, mica blanca y cuarzo, rellenando
fracturas y amígdulas o reemplazando al piroxeno y a la plagioclasa (TABLA 1).

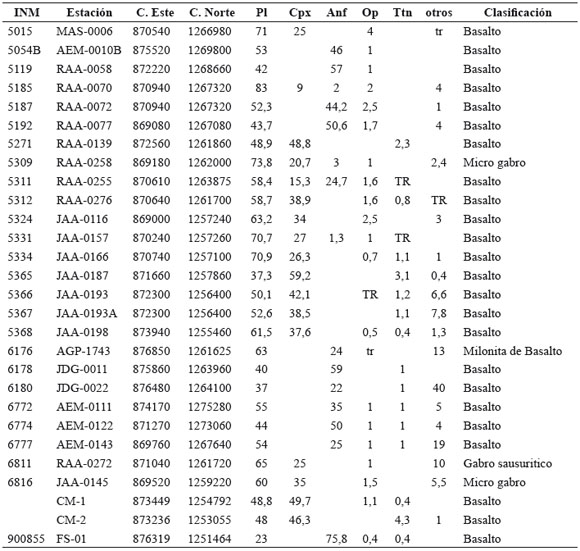

TABLA 1
Composición Modal De Los Basaltos
De San Pablo
.
El contenido de plagioclasa
varía entre 45% y 55%; ésta se presenta en cristales euhedrales
a subhedrales de habito tabular alargado,
entrecruzados y con clinopiroxeno intergranular
frecuentemente uralitizado (el anfíbol puede ser
fibroso), en las rocas basálticas, los bordes de los cristales varían de
irregulares a rectos, con desarrollo de maclas de tipo Carlsbad y albita –
Carlsbad mal desarrolladas, frescos o alterados a agregados secundarios de sericita, saussurita y clorita.
Pueden presentarse como inclusiones poiquilíticas en
clinopiroxeno con desarrollo de textura ofítica. En
basaltos microcristalinos predominan los cristales
tabulares con formas subhedrales formando ramilletes variolíticos de cristales junto a vidrio y piroxeno.
El piroxeno (augita?) se encuentra como cristales anhedrales
a subhedrales de tamaño promedio entre 0,1 mm y 1,0
mm, intergranulares con plagioclasa
y formando texturas subofíticas. El piroxeno presenta clivaje moderadamente desarrollado y
fracturas irregulares, relieve alto, son incoloros a ligeramente pardos con
extinción ondulatoria, el color de birrefringencia máximo varía entre el
amarillo del primer orden al rojo del segundo orden, con frecuencia se
encuentra reemplazados por anfíbol (uralitización) de
color verde pálido con hábito fibroso y ocasionalmente por calcita, pueden
estar localmente molidos por deformación frágil; el ángulo de extinción es de
alrededor de 41°.
Las amígdulas por lo general
son de forma esférica con tamaños entre 0,5 mm y 3 mm, rellenas por agregados
complejos micro laminares de clorita de color verde pálido y birrefringencia
azul Berlín, puede aparecer calcita en agregados, feldespato radial y cuarzo.
Geoquímica
En la TABLA 2 se
presentan los resultados de las concentraciones de los óxidos de elementos
mayores de las rocas basálticas de la unidad Basaltos de San Pablo, las cuales
presentan valores de SiO2 entre 43,13% y 55,36%, concentraciones de MgO en el rango entre 5,85 y 9,45%, Fe2O3
que varía entre 8,22 y 11,42%, contenidos de Al2O3 entre
14 y 17,6%, valores CaO entre 7,16% y 12,53%, la
concentración de TiO2 en la mayoría de las muestras varía entre 1 y
2% (más altos que en las rocas de las Diabasas de San José de Urama que presenta valores <1% y similares a los
basaltos (diabasas) del Complejo Quebradagrande). Las
muestras (FS-01 y FS-02) presentan valores mayores a 3% en TiO2 y la
muestra INM-5185 un valor menor a 1% (0,75%); baja relación del
álcalis vs SiO2 (0,03 a 0,10 wt%) y
valores de K2O bajos de 0,30% a 1,25%. Las pérdidas por ignición en
la mayoría de las muestras son del orden de 0,92% a 3,25%, debido a la
alteración moderada y deformación de las rocas a excepción de la muestra
INM-5324, la cual presenta perdidas por ignición del orden de 8,06% debido a
presencia de venillas de calcita que sugieren perdidas por calcinación de CO2
(TABLA 2).

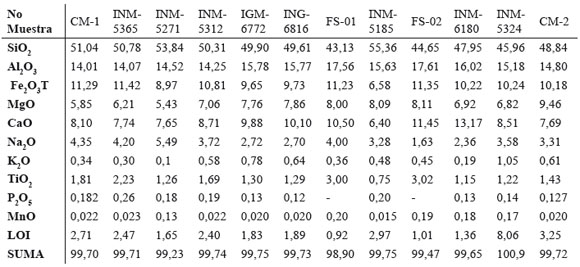

TABLA 2
Resultados Analíticos Para Óxidos
De Elementos Mayores (%Wt) De Las Rocas Analizadas De
La Unidad Basaltos De San Pablo.
Las rocas analizadas de la unidad Basaltos de San
Pablo se distribuyen en el diagrama TAS (Le
Bas et al.,
1986) en los campos de basaltos y andesitas basálticas; la
muestra INM-5185 alcanza el campo de las andesitas y la muestra FS-01 el campo
de las basanitas de afinidad alcalina, esta última con contenido de SiO2
de 43,13%. Se puede observar que la mayoría de las muestras pertenecen a la
serie subalcalina (FIGURA 4). En el mismo diagrama se graficaron muestras de
rocas basálticas de las unidades Diabasas de San José de Urama
(asteriscos) y del Complejo Quebradagrande (equis) (FIGURA 4). Se hace
evidente que las muestras de la unidad Basaltos de San Pablo poseen contenidos
más elevados de álcalis y de K2O.

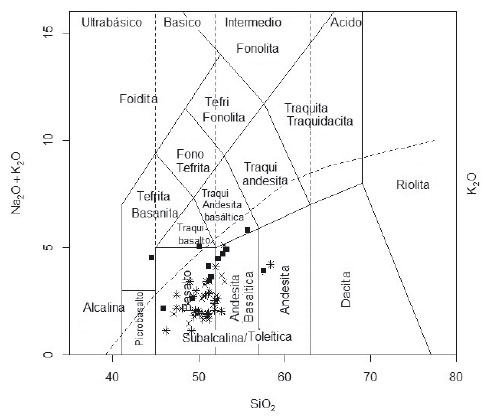

FIGURA 4
Diagrama Tas (Le Bas Et Al.,
1986). Los Cuadros Representan Rocas De La Unidad Basaltos De San Pablo, Los
Asteriscos (*) Rocas De La Unidad Diabasas De San José De Urama;
Y Las Equis (X) Basaltos (Diabasas) Del Complejo Quebradagrande.
El contenido de K2O de rocas de la unidad
Basaltos de San Pablo es más alto que los valores de K2O de basaltos
(diabasas) del Complejo Quebradagrande y que las
rocas de la unidad Diabasas de San José de Urama las
cuales caen principalmente dentro de la serie toleítica
(Rodríguez
y Arango, 2013; Rodríguez
y Cetina, 2016).
En el diagrama triangular Fet+Ti,
Al, Mg de Jensen
(1976) (FIGURA 5A)-,
se observa que la mayoría de rocas de la unidad Basaltos de San Pablo, el
Complejo Quebradagrande y las Diabasas de San José de
Urama se concentran en el campo de la serie de
basaltos toleíticos ricos en Mg, con algunas pocas
muestras dentro del campo de los basaltos toleíticos
ricos en Fe.

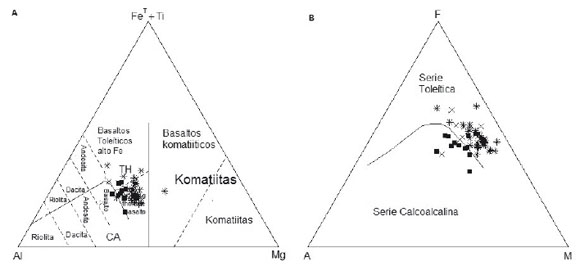

FIGURA 5
A. Diagrama Triangular Fet+Ti, Al, Mg (Jensen, 1976). B. Diagrama Afm Según Irvine Y Baragar (1971)
Para Muestras De Basaltos De Las Unidades Basaltos De San Pablo (Cuadros),
Complejo Quebradagrande (Cruces - X) Y Diabasas De
San José De Urama (Asteriscos - *).
En la TABLA 3 se
presentan los resultados de las concentraciones de elementos traza y tierras
raras (REE) de las muestras analizadas de la unidad Basaltos de San Pablo. Las
concentraciones de elementos compatibles como Ni están entre 70 y 179 ppm, los
valores de V entre 228 y 295 ppm, con disminución de la concentración de V con
el aumento de SiO2 y la muestra INM-5185 tiene un valor menor de V
de 125,3 ppm. Los valores de Cr en los Basaltos de San Pablo varían entre 170 y
436 ppm, excepto la muestra FS-01 que tiene un valor de Cr <100 ppm.

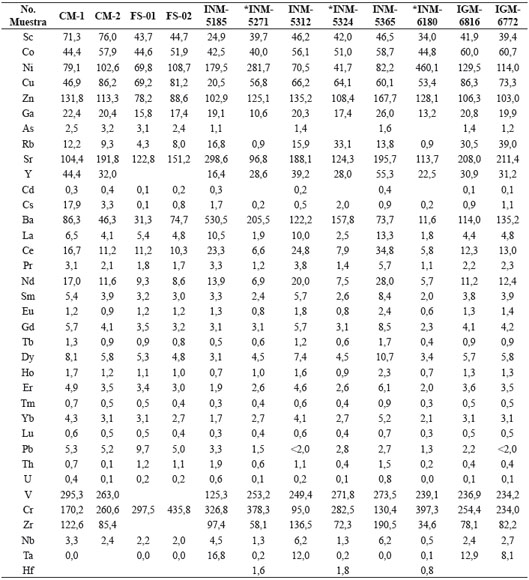

TABLA 3
Contenido De Elementos Traza Y
Tierras Raras En Rocas Analizadas De La Unidad Basaltos De San Pablo.
*Muestras analizadas
en la Universidad de Cardiff
Las rocas de la unidad Basaltos de San Pablo presentan
valores de Sr entre 96,8 y 212 ppm y la muestra INM-5185 tiene un valor mayor
de Sr de 298,6 ppm; los valores de Nb varían entre 0,5 y 6,2 ppm, el contenido
de Zr está en el rango de 34,6 a 136 ppm, la mayoría de las muestras presentan
valores de K2O entre 0,3 y 1,25%, valores más altos que en las rocas
basálticas de corteza oceánica de San José de Urama y
Quebradagrande (de acuerdo a los datos de Rodríguez y Arango, 2013 y Rodríguez y Cetina, 2016);
los contenidos de Ni están en el rango entre 70 y 457 ppm relativamente altos,
siendo en general la mayoría de los valores similares a los encontrados en
cortezas oceánicas de tipo MORB y arcos de isla derivados de rocas del manto.
Al comparar los valores de K2O, Sr, Nb, Zr de los basaltos de la
unidad Basaltos de San Pablo con los contenidos y valores típicos de rocas
generadas en dorsales mesooceánicas presentados por Wilson (1989),
se observa que los Basaltos de San Pablo poseen valores más elevados en K2O con
relación a los valores para basaltos tipo MORB, pero similares a los de las
rocas generadas en arcos de isla (Winter,
2001), los contenidos de Sr son variables, el contenido de
Zr está dentro del rango de los basaltos tipo MORB, es similar a los basaltos
(diabasas) del Complejo Quebradagrande y presentan
valores más altos que los basaltos de Plateau de las
Diabasas de San José de Urama. Las relaciones Zr/Y,
Nb/Y y (La/Yb)N están dentro del rango de
los basaltos tipo MORB presentados por Wilson
(1989); los valores de la relación Ti/V son variables, pero
alrededor de 30, más altos que en las rocas generadas en arcos de islas.
La muestra INM-5185 presenta relaciones de (La/Yb)N
y (La/Sm)N más altas que las demás muestras, del orden de 4,2 y 1,96
respectivamente y un mayor #Mg (de 70,9), mientras en el resto de muestras el
#Mg varía entre 50 y 64 (TABLA 4).

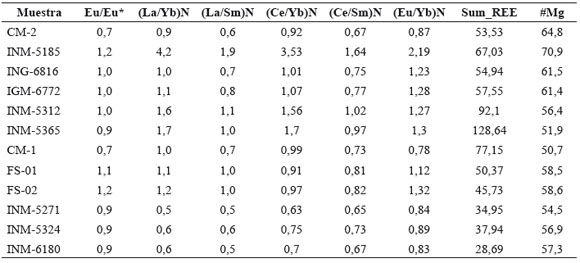

TABLA 4
Relaciones De Elementos Traza En
Muestras De Basaltos De La Unidad Basaltos De San Pablo.
La relación (La/Sm)N para las rocas de la
unidad Basaltos de San Pablo, es menor o igual a 1 y únicamente la muestra
INM-5185 tiene una relación (La/Sm)N cercana a 2; para basaltos
(diabasas) del Complejo Quebradagrande esta relación
también es menor a 1, sugiriendo que ambos grupos de basaltos son afines con
basaltos tipo N-MORB (basaltos de dorsales oceánicas normales o empobrecidos),
mientras que las Diabasas de San José de Urama
presentan valores de (La/Sm)N menores y mayores a 1 (Rodríguez y Cetina, 2016; Rodríguez y Arango, 2013),
comparables con ambientes de pluma, E-MORB o T-MORB. La relación Ba/La es más
elevada que en los basaltos tipo MORB y OIB y comparable con los basaltos de
arcos de isla toleíticos, lo que según Wilson (1989) es
debido, en las zonas de subducción, al enriquecimiento en Ba proveniente de los
sedimentos involucrados en el proceso de subducción. La relación (La/Yb)N
varía entre 0,5 y 1,6 (según la TABLA 4)
comparable con rocas de corteza oceánica MORB y únicamente la muestra INM-5185
presenta un valor de 4,17 más cercana a rocas de arco primitivo.
En el diagrama de REE normalizados con respecto al
condrito (valores de normalización de Nakamura, 1974), las
muestras de la unidad Basaltos de San Pablo presentan tres diferentes patrones
(FIGURA 6): 1- las muestras INM-5324, INM-5771, INM-6180, INM-5271, IGM-6816,
IGM-6772, CM-2, CM-1, FS-01, FS-02 tienen un comportamiento paralelo (muestras
en color negro), con un patrón con empobrecimiento en tierras raras livianas
(La, Ce) (LREE) similar al patrón de basaltos tipo N-MORB (FIGURA 6A), el cual presenta
enriquecimiento ligeramente mayor a 10 veces el condrito, y una tendencia plana
horizontal hacia las HREE, con anomalía negativa de Eu para las rocas con mayor
contenido de SiO2, anomalía que puede ser asociada a la remoción de plagioclasa. Las muestras INM-5312 y INM-5365 (en color
verde) corresponden a las rocas geoquímicamente más diferenciadas, presentan
una pendiente suave negativa desde las tierras raras livianas (LREE) hacia las
tierras raras pesadas (HREE), conservan el paralelismo en las HREE con relación
a las muestras menos diferenciadas o primitivas y tienen un comportamiento
similar al de las rocas de arcos de islas bajos en K. La muestra INM-5185
presenta pendiente negativa más pronunciada que atraviesa el patrón de las
demás muestras, con empobrecimiento desde las LREE hacia las HREE similar a la
tendencia que presentan las rocas generadas en ambiente de arco.
FIGURA 6
Diagramas Multielementales
Para Muestras De Los Basaltos De San Pablo. A. Diagramas De Tierras Raras (Ree) Normalizados Con Respecto Al Condrito (Mcdonough Y Sun, 1995). B.
Diagramas Multielementales Normalizados Respecto Al
N-Morb (Sun Y Mcdonough, 1989). C. Diagramas Multielementales
Normalizados Respecto Al N-Morb Para Elementos Traza Inmobiles (Sun Y Mcdonough, 1989 En Pearce, 2014).
En el diagrama multielemental
de elementos trazas, las muestras de la unidad Basaltos de San Pablo presentan
mayor dispersión en los contenidos de los elementos más móviles (LILE), con
anomalías positivas en Cs, Ba, K y Pb, un suave empobrecimiento para los
elementos traza más inmóviles (HFSE), con patrones ligeramente descendentes
entre La y Lu, y anomalías negativas de Nb y Zr que sugieren ambiente de arco (FIGURA 6B y FIGURA 6C). La muestra
INM-5185 tiene un mayor empobrecimiento de los elementos traza inmóviles (Ti,
Y, Yb, Dy, Lu) con relación a las demás muestras analizadas, presenta anomalía
negativa de Nb con respecto a Th - Cs y pendiente negativa más alta que las
demás muestras, atravesando los patrones de las otras rocas, sugiriendo que es
una roca generada en un ambiente de arco, probablemente en un evento diferente
al de las otras rocas.
En la FIGURA 7 y
la TABLA 5 se
comparan los patrones de REE para una muestra de basaltos de la unidad Basaltos
de San Pablo, con una muestra de las Diabasas de San José de Urama y una diabasa del Complejo Quebradagrande
(INM-5324; IGM-700114, IGM-7585). Las tres muestras tienen contenidos similares
de MgO (7,41%, 7,67% y 7,79% respectivamente). La
muestra INM-5324 de los Basaltos de San Pablo, aunque tiene un alto valor de
LOI (perdidas por calcinación), debido a la presencia de venas de calcita, no
muestra alteración de la plagioclasa y el piroxeno y el patrón es paralelo al de otras muestras con
contenidos de MgO menores y mayores de la unidad
Basaltos de San Pablo; tiene un patrón similar al de la muestra IGM-7585 del
Complejo Quebradagrande que está más enriquecida en
las REE, con empobrecimiento en las tierras raras livianas, y el patrón es
similar al de los basaltos de tipo N-MORB en las rocas más primitivas. La muestra
de basalto de la unidad de Diabasas de San José de Urama
presenta un patrón plano similar a los T-MORB (plateau).
La relación (La/Yb)N en la muestra INM-5324
es de 0,62, en el basalto (diabasa) del Complejo Quebradagrande
es de 0,75 (IGM-7585) y en la diabasa de San José de Urama
es de 1,02, valores que son similares a los de diferentes cortezas oceánicas.
Las muestras INM- 5324 e IGM-7585 indican fuentes diferentes, con un patrón subparalelo pero más empobrecido
en la muestra de basalto de la unidad Basaltos de San Pablo, siendo la muestra
de basalto (diabasa) del Complejo Quebradagrande
proveniente de una fuente menos primitiva. La muestra IGM-706399 de las
Diabasas de San José de Urama tiene un patrón no
paralelo a las dos muestras anteriores.

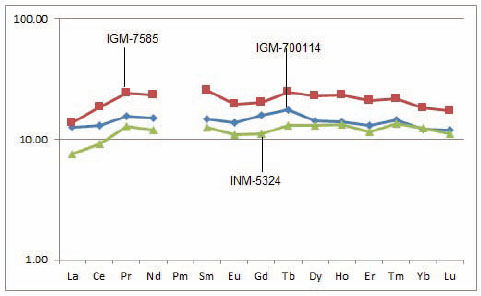

FIGURA 7
Patrón De Tierras Raras Para
Muestras De Basaltos De La Unidad Basaltos De San Pablo (Verde), Complejo Quebradagrande (Rojo) Y Diabasas De San José De Urama (Azul). En Rojo Muestra –Igm-7585- Complejo Quebradagrande, En Verde – Inm-5324 Basaltos De San Pablo Y
En Azul Muestra Igm-700114- Diabasas De San José De Urama.
TABLA 5
Valores De Tierras Raras
Normalizados De Tres Muestras De Diabasa Con Valores De Mgo
Comparables. Muestra Inm-5324 Basaltos De San Pablo, Muestra 706399 Diabasas De
San José De Urama Y Muestra 80729 Basalto (Diabasa)
Del Complejo Quebradagrande.
La pareja geoquímica Th-Nb es particularmente
importante para la identificación y clasificación de los basaltos oceánicos y
por lo tanto para la demostración de un ambiente oceánico diferente a
subducción (Pearce, 2008).
El gráfico Th/Yb–Nb/Yb permite definir el carácter oceánico de diferentes tipos
de basaltos, los cuales grafican dentro del campo diagonal MORB-OIB de la FIGURA 8, con el eje
principal de dispersión a lo largo de este campo. Los basaltos formados en
márgenes continentales y en las zonas de subducción son comúnmente localizados
dentro del gráfico por encima del campo MORB-OIB y prácticamente todos los
magmas de arco grafican por encima del campo MORB-OIB (Pearce y Peate, 1995),
aunque algunas lavas de cuencas de retro arco pueden aparecer por encima de
este campo (Pearce, 2008).

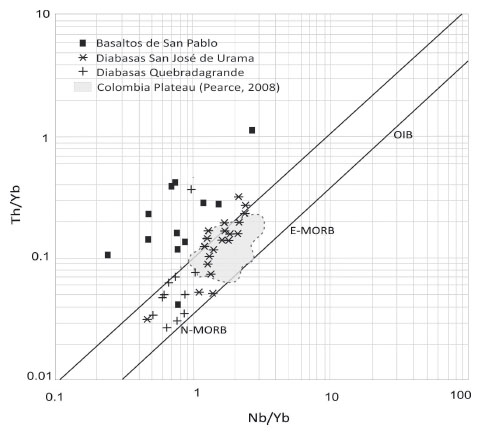

FIGURA 8
Discriminación De Ambiente
Tectónico Para Muestras De La Unidad Basaltos De San Pablo A Partir Del
Diagrama De Pearce (1982). Manto Empobrecido Morb- N. Manto Enriquecido. Morb-E.
Basaltos De Islas Oceánicas (Oib). La Línea Punteada
Representa El Plateau Colombia- Según Datos De Pearce (2008).
En la FIGURA 8 se
grafican las rocas de la unidad Basaltos de San Pablo, los basaltos (diabasas)
del Complejo Quebradagrande (Rodríguez y Cetina, 2016) y
las Diabasas de San José de Urama (tomados de Rodríguez y Arango, 2013).
Las rocas de la unidad Basaltos de San Pablo grafican
por encima del campo (MORB-OIB), resultado que corrobora que estos basaltos se
formaron en arcos de isla o cuencas de back-arc. Una
sola muestra de basalto de esta unidad (CM-1) gráfica dentro del campo de las
rocas de corteza oceánica, hacia los basaltos oceánicos de tipo N-MORB y se
ubica junto a las muestras de diabasas del Complejo Quebradagrande.
Las muestras de la unidad Diabasas de San José de Urama
grafican entre los basaltos N-MORB y E-MORB, en el campo de los basaltos de corteza
oceánica y dentro del campo del plateau Colombia
delimitado por Pearce (2008), siendo las
rocas de esta unidad generadas en este plateau. Las
muestras de la unidad Basaltos de San Pablo presentan relaciones Nb/Yb
similares y relaciones Th/Yb mayores a los basaltos (diabasas) del Complejo Quebradagrande y corresponden a basaltos de arco formados
en un ambiente de subducción oceánica, donde a las rocas de arco se le adiciona
Th móvil proveniente de la subducción y se desplazan los valores por encima del
campo MORB-OIB (Pearce et
al., 2005).
DISCUSIÓN
Localización tectónica de los Basaltos de San Pablo
La unidad Basaltos de San Pablo, conforman un bloque
tectónico localizado en la parte más norte del núcleo de la Cordillera Central,
al oriente de las fallas de San Jerónimo y Espíritu Santo y al occidente de las
fallas de Palestina-Otú-Pericos y Liberia, siendo una
unidad volcánica con una secuencia sedimentaria marina asociada, particular en
su posición geotectónica dentro de la Cordillera Central de Colombia (FIGURA 1).
La unidad Basaltos de San Pablo no se correlaciona con
los basaltos de corteza oceánica del Complejo Quebradagrande
y las rocas de plateau de la Cordillera Occidental
(Diabasas de San José de Urama - Rodríguez y Arango, 2013),
si se analiza la posición geotectónica de las tres unidades: el Complejo Quebradagrande, en el sentido de Maya y González (1995),
corresponde a un litodema localizado entre las fallas
San Jerónimo al oriente y Silvia-Pijao al occidente,
el cual está en contacto fallado con los complejos Arquía
(al oeste) y Cajamarca (al este), en una posición geotectónica más occidental
que la unidad de Basaltos de San Pablo. Las Diabasas de San José de Urama afloran en el norte de la Cordillera Occidental,
entre las fallas Cauca – Almaguer al oriente y las fallas de Uramita y Dabeiba-Pueblo Rico al
occidente; esta unidad se encuentra en contacto fallado con el Bloque Chocó-
Panamá (al oeste) y con el Complejo Arquía (al este),
en una posición geotectónica más occidental que el Complejo Quebradagrande
y separado de éste por el Complejo Arquía y separado
de la unidad Basaltos de San Pablo por los complejos Arquía,
Quebradagrande y Cajamarca.
Las rocas alrededor del bloque que conforma la unidad
Basaltos de San Pablo, corresponden a esquistos cuarzo sericíticos,
cuarcitas, esquistos verdes, neises y anfibolitas, agrupadas en el Complejo
Cajamarca (González,
2001). En este sector de la Cordillera Central se han
reconocido en los últimos diez años rocas con metamorfismo regional dinamo
térmico con edades de metamorfismo del Paleozoico, Triásico, Jurásico superior
y Cretácico, de acuerdo con los datos publicados por Vinasco et al. (2006);
Restrepo et
al. (2009, 2011, 2012), Blanco-Quintero et al. (2014), Rodríguez y Correa-Martínez (2015) y Rodríguez et al. (2016),
sin que a la fecha se conozca con certeza la distribución espacial de las
unidades metamórficas de diferente edad y con cuales de ellas se encuentra en
contacto fallado la unidad Basaltos de San Pablo, que regionalmente se
posiciona entre las rocas metamórficas del Complejo Cajamarca en el sentido de Maya y González (1995).
La unidad Basaltos de San Pablo se encuentra intruída por rocas del Batolito Antioqueño (Hall et al., 1972),
que corresponde a un plutón tonalítico
generado en un arco de margen continental (Leal-Mejía, 2011),
con edades entre 70 y 89 Ma, que post-data la unidad
Basaltos de San Pablo, sin que hasta el momento se tengan dataciones de los
basaltos, ni descripción de fósiles que definan la edad de los sedimentos
marinos intercalados. En este trabajo se trató de datar dos muestras por el
método Ar-Ar de basaltos de la unidad Basaltos de San Pablo, en los
laboratorios de la Universidad de Oregón (EEUU), muestras que presentaron un
resultado negativo.
La posición geotectónica de las rocas de la unidad
Basaltos de San Pablo no tiene comparación con otras unidades volcánicas de la
Cordillera Central, es compleja de explicar entre los terrenos metamórficos de
la Cordillera Central, que han sido llamados, Anacona
(Paleozoico), Tahamí (Triásico), Tierradentro
(Jurásico Superior) (Restrepo
et al.,
2009; Martens
et al.,
2014; Rodríguez
et al.,
2017). La unidad Basaltos de San Pablo corresponde a un
bloque fallado con las rocas metamórficas, pero no se sabe estas rocas a cual o cuales de estos terrenos corresponden.
Composición química y ambiente geotectónico
Los basaltos de la unidad Basaltos de San Pablo tienen
afinidad subalcalina – calcoalcalina,
afinidad que corresponde a rocas generadas por magmas que están restringidos a
zonas de subducción (Winter,
2001). La similitud en el patrón entre los basaltos más
primitivos de la unidad Basaltos de San Pablo, con el patrón de basaltos
oceánicos empobrecidos de tipo N-MORB, en el diagrama multielemental
de tierras raras vs el condrito de Nakamura (1974), sugiere que
el arco probablemente se desarrolló a partir de la interacción entre cortezas
oceánicas de tipo N-MORB y que a medida que evolucionó, generó rocas menos
primitivas que tienen un patrón con ligera pendiente negativa de las REE,
similar al de rocas generadas en arcos de isla con contenido bajo de K (FIGURA 6A).
Las rocas de la Unidad Basaltos de San Pablo tienen
anomalía negativa de Nb con relación a Th y anomalías positivas de K y Pb
(diagrama multielemental de elementos traza - FIGURAS 6B y 6C),
además, presenta enriquecimiento en Th y relaciones más altas de Th/Yb que las
rocas de corteza oceánica (MORB), ubicando las rocas dentro del campo de los
arcos de islas (FIGURA 8),
además, presentan enriquecimiento progresivo en los elementos traza más
incompatibles (es decir, LREE y Th) y un contenido de Nb más bajo que el de las
rocas de corteza oceánica.
Las rocas de la unidad Basaltos de San Pablo tienen
valores más altos de K2O y álcalis (concordante con su afinidad a la
serie calcoalcalina), que los basaltos de corteza
oceánica (diabasas) del Complejo Quebradagrande y que
los basaltos (diabasas) de la unidad Diabasas de San José de Urama, de acuerdo a los datos publicados por Rodríguez y Cetina (2016) y Rodríguez y Arango (2013),
que grafican dentro de la serie toleítica. Los
contenidos de TiO2 de la unidad Basaltos de San Pablo son similares
a los basaltos de corteza oceánica (diabasas) del Complejo Quebradagrande
(TiO2 entre 1% y 2%) y presenta valores más altos de TiO2
que las rocas de la unidad Diabasas de San José de Urama,
que tiene TiO2<1%.
Los mayores contenidos de Th en las rocas basálticas
de la unidad Basaltos de San Pablo sugieren aporte de este elemento proveniente
de la subducción, debido a contaminación por sedimentos introducidos sobre la
placa subducida, que hacen que las rocas se desplacen
por encima del campo MORB-OIB en el diagrama de Pearce (1982),
indicando que las rocas de la unidad Basaltos de San Pablo tienen influencia de
subducción, con valores de (La/Yb)<2 normales en rocas de corteza oceánica,
sugiriendo que se trata de basaltos relacionados a un ambiente de subducción
probablemente entre cortezas oceánicas de tipo N-MORB.
CONCLUSIONES
La unidad Basaltos de San Pablo está constituida por
basaltos con texturas ofíticas, subofíticas,
intersectales, intergranulares
y variolíticas, petrográficamente comparables con los
basaltos (diabasas) de corteza oceánica del Complejo Quebradagrande
y las Diabasas de San José de Urama, sin que se
observen diferencias macroscópicas y microscópicas importantes entre las rocas
de las tres unidades.
La unidad Basaltos de San Pablo presenta
características geoquímicas que sugieren que se desarrolló a partir de la
interacción entre cortezas oceánicas de tipo N-MORB, dentro de un ambiente de
arco de islas poco evolucionado.
En el noroccidente de los Andes de Colombia se
reconocen tres unidades de basaltos (diabasas) con características
macroscópicas y microscópicas similares, formadas en ambientes geotectónicos
diferentes, como sugiere la composición litogeoquímica
de cada una de ellas: la unidad Basaltos de San Pablo se relacionan con un
ambiente de arco de islas poco diferenciado, con sedimentos marinos asociados;
los basaltos (diabasas) del Complejo Quebradagrande
químicamente se asemejan a basaltos formados en una dorsal oceánica o cuenca de
backarc, los cuales se presentan junto con rocas
sedimentarias marinas y con rocas volcánicas de arco de composición andesítica con texturas porfídicas y los basaltos
(diabasas) de la unidad Diabasas de San José de Urama
han sido relacionados con rocas formadas en un ambiente de plateau
oceánico.
AGRADECIMIENTOS
Se agradece al Servicio Geológico Colombiano, entidad que suministró los
recursos para esta investigación, al geólogo Juan Pablo Zapata, que colaboró
con la elaboración de figuras; a Divid Buchs por los comentarios y el análisis químico de muestras
en la Universidad de Cardiff y a los dos correctores que con sus comentarios al
manuscrito incidieron en la mejora de este trabajo.
REFERENCIAS
Blanco-Quintero, I.F.,
García-Casco, A., Toro, L.M., Moreno, M., Ruiz, E.C., Vinasco,
C.J., Cardona, A., Lázaro, C., and Morata, D. (2014). Late Jurassic terrane collision in the
northwestern margin of Gondwana (Cajamarca Complex,
eastern flank of the Central Cordillera, Colombia). International
Geology Review, 56(15),
1852-1872.
Echeverría, L. (1973). Zonación
metamórfica del Valle de Aburrá y sus alrededores.
Tesis, Universidad Nacional de Colombia, Medellín.
González, H. (2001). Mapa
geológico del departamento de Antioquia, escala 1:400.000, memoria explicativa
INGEOMINAS. 240p.
Hall, R., Alvarez,
J., y Rico, H. (1972). Geología de la parte de los departamentos de Antioquia y
Caldas (Subzona II-A). Boletín Geológico, 20(1),
1-85. INGEOMINAS.
Irvine, T.N., and Baragar, W.R.A. (1971). A guide to the chemical classification of the common
volcanic rocks. Canadian
Journal of Earth Sciences, 8(5), 523-548. doi: 10.1139/e71-055.
Jensen,
L. (1976). A new cation plot for classifying subalakalic
volcanic rocks. Ontario Division Mines, Miscellaneous, Paper 66, 22p.
Kerr,
A., Marriner, G., Tarney,
J., Nivia, A., Saunders, A., Thirlwall,
M., and Sinton, C. (1997). Cretaceous basaltic terranes in western Columbia:
elemental chronological and Sr-Nd isotopic constrainst on petrogenesis. Journal of
Petrology, 38(6),
677-702. doi: 10.1093/petroj/38.6.677.
Leal-Mejía, H. (2011). Phanerozoic gold metallogeny
in the Colombian Andes: A tectono-magmatic approach. PhD Thesis. Universitat de Barcelona,
España.
Le Bas, M., Le Maitre, R., Streckeisen, A., and Zannetin, B. (1986). A
chemical classification of volcanic rocks based on the Total Alkali – Silica
diagram. Journal
of Petrology, 27(3),
745-750. doi: 10.1093/petrology/27.3.745.
Martens,
U., Restrepo, J.J, Ordoñez,
O., and Correa, A. (2014). The Tahamí and Anacona terranes of the Colombian Andes: Missing links
between the South American and Mexican Gondwana
margins. The Journal of Geology, 122(5), 507-530.
Maya, M., y
González, H. (1995). Unidades litodémicas en la
Cordillera Central de Colombia. Boletín Geológico, 35(2-3), 43-57.
INGEOMINAS.
Maya, M.
(2001). Distribución, facies y edad de las rocas metamórficas de Colombia. Informe, INGEOMINAS, 54p.
McDonough,
W.F., and Sun, S.S. (1995). The composition of the Earth. Chemical Geology, 120(3-4),
223-253. doi: 10.1016/0009-2541(94)00140-4.
Nakamura,
N. (1974). Determination of REE, Ba, Fe, Mg, Na and K in carbonaceous and
ordinary chondrites. Geochimica et Cosmochimica Acta, 38(5),
757-775.
Nivia,
A., Marriner, G., y Kerr,
A. (1996). El Complejo Quebradagrande; una posible
cuenca marginal intracratónica del Cretáceo Inferior
en la Cordillera Central de los Andes Colombianos. VII Congreso Colombiano de Geología.
Bogotá, Colombia.
Pearce,
J. (1982). Trace element characteristics
of lavas from destructive plate boundaries. In: R.S. Thorpe (Ed.). Andesites: Orogenic Andesites and Related Rocks (pp. 525-548). Chichester:
John Wiley and Sons.
Pearce,
J., and Peate, D. (1995). Tectonic implications of
the composition of volcanic arc magmas. Annual Review Earth and
Planetary Science, 23, 251-85. doi: 10.1146/annurev.ea.23.050195.001343.
Pearce,
J.A., Stern, R.J., Bloomer, S.H., and Fryer, P. (2005). Geochemical mapping of
the Mariana arc-basin system: Implications for the nature and distribution of
subduction components. Geochemistry,
Geophysics, Geosystems, 6(7), 1-27. doi: 10.1029/2004GC000895.
Pearce,
J.A. (2008). Geochemical fingerprinting of oceanic basalts with applications to
ophiolite classification and the search for Archean oceanic crust. Lithos,
100(1-4),
14-48. doi: 10.1016/j.lithos.2007.06.016.
Pearce,
J.A. (2014). Geochemical fingerprinting of the Earth’s Oldest Rocks. Geology,
42(2),
175-176. doi: 10.1130/focus022014.1.
Restrepo, J.J., y Toussaint, J.F. (1984). Unidades
litológicas de los alrededores de Medellín. I Conferencia de Riesgos Geológicos
del Valle de Aburra. Medellín, Colombia.
Restrepo, J.J., and Toussaint, J.F. (1988).
Terranes and continental accretion in the Colombian Andes. Episodes, 11(3),
189-193.
Restrepo, J.J., Ibañez-Mejía,
M., and García-Casco, A. (2012). U-Pb zircon ages of the Medellin Amphibolites
(Central Cordillera of Colombia) reveal mid-Cretaceous tectonic juxtaposition
of Triassic and mid-Cretaceous metamorphic complexes. VIII Simposio Sudamericano de Geología Isotópica.
Medellín, Colombia.
Restrepo,
J.J., Ordóñez-Carmona, O., Martens, U., y Correa, A.M. (2009). Terrenos,
complejos y provincias en la Cordillera Central de Colombia. Ingeniería,
Investigación y Desarrollo, 9(2), 49-56.
Restrepo,
J.J., Ordóñez-Carmona, O., Armstrong, R., and Pimentel, M.M. (2011). Triassic metamorphism in the northern
part of the Tahamí Terrane of the central cordillera
of Colombia. Journal
of South American Earth Sciences, 32(4), 497-507. doi: 10.1016/j.jsames.2011.04.009.
Rodríguez,
G., y Arango, M. (2013). Formación
Barroso: arco volcánico toleítico y Diabasas de San
José de Urama: un prisma acrecionario
T-Morb en el segmento norte de la Cordillera
Occidental de Colombia. Boletín
de Ciencias de la Tierra, 33, 17-38.
Rodríguez, G.,
Arango, M., y Bermúdez, J. (2012). Batolito de Sabanalarga, plutonismo de arco
en la zona de sutura entre las cortezas oceánica y continental de los Andes del
Norte. Boletín
de Ciencias de la Tierra, 32, 81-98.
Rodríguez, G.,
y Cetina, L.M. (2016). Caracterización petrográfica y química de rocas de
corteza oceánica del Complejo Quebradagrande y
comparación con rocas de unidad Diabasas de San José de Urama.
Boletín de
Geología, 38(3),
15-29. doi: 10.18273/revbol.v38n3-2016001.
Rodríguez, G.,
y Correa-Martínez, A.M. (2015). Edades U-Pb en circón de varias unidades
metamórficas al este y noreste de la ciudad de Medellín, Cordillera Central de
Colombia. XV
Congreso Colombiano de Geología, Bucaramanga, Colombia, pp.
287-289.
Rodríguez, G.,
González, H., Zapata, G., Cossio, U., y
Correa-Martínez, A.M. (2016). Geología de la plancha 147 Medellín oriental,
escala 1:50.000 versión 2016. 464p.
Rodríguez, G.,
Obando, G., Correa-Martínez, A.M., Zapata, G., Correa, T., Obando, M., Rincón,
A., y Zapata, J.P. (2017). Redefinición del bloque norte del Batolito de Ibagué
con base en nuevos datos de petrografía, litogeoquímica
y geocronología U-Pb. XVI Congreso Colombiano de Geología,
Santa Marta, Colombia, pp. 1443-1447.
Rodríguez, G.,
y Zapata, G. (2013). Análisis comparativo entre la Formación Barroso y el
Complejo Quebradagrande: un arco volcánico toleítico-calcoalcalino, segmentado por el sistema de
fallas de Romeral en los Andes del Norte?. Boletín de
Ciencias de la Tierra, 33, 39-58.
Sun,
S.S., and McDonough, W.F. (1989). Chemical and isotopic systematics of
oceanic basalts: implications for mantle composition and processes. In: A.D.
Sanders, and M.J. Norry (Eds.). Magmatism in the ocean basins
(pp. 313-345). Vol. 42. London: Geological Society, Special Publications.
Vinasco, C., Cordani,
U.G., González, H., Weber, M., and Peláez, C. (2006).
Geochronological, isotopic, and geochemical data from Permo-Triassic
granitic gneisses and granitoids of the Colombian
Central Andes. Journal
of South American Earth Sciences, 21(4), 355-371.
Wilson,
B.M. (1989). Igneous
petrogenesis. A global tectonic approach.
London: Unwin Hyman.
Winter,
J.D. (2001). An
introduction to igneous and metamorphic petrology. New Jersey:
Prentice Hall.
