Identificación modal de un puente viga cajón usando mediciones óptimamente seleccionadas de ensayosde excitación ambiental

Modal identification of a box girder bridge using optimally selected measured data from ambient vibration testing

Álvaro Viviescas Jaimes^1*, Laura Andrea Vargas Carvajal²,Carlos Alberto Riveros Jerez³

¹ Grupo de investigación INME, Escuela de Ingeniería Civil, UniversidadIndustrial de Santander, Colombia.Correo electrónico:
^aalvivija@uis.edu.co

² epartamento de Ingeniería Estructural y Geotécnica,Pontificia Universidad Católica de Chile,Chile. Correo electrónico: lavargas3@uc.cl,

Forma de citar: A. Viviescas, L. Vargas, C. Riveros, “Identificación modal de un puente viga cajón usando mediciones óptimamente seleccionadas de ensayos de excitación ambiental,” Rev. UIS Ing., vol. 18, no. 2, pp. 31-40, 2019. doi: 10.18273/revuin.v18n2-2019003

Recibido: 6 mayo, 2018. Aceptado: 2 noviembre, 2018. Versión final: 22 diciembre, 2018.

Resumen

En Colombia actualmente se desarrollan a gran escala proyectos de construcción de vías de cuarta generación (4G). Por razones topográficas y económicas, los puentes en esta clase de proyectos tienden a ser cada vez más largos,con apoyos intermedios altosy ubicados principalmente en zonasde amenaza sísmica intermedia yalta. Este artículopresenta los resultados de identificación modal con base enmediciones en condiciones de excitación ambiental del puente Gómez Ortiz. Estepuentecorresponde a una tipología de viga cajón y se encuentra localizado en la vía Girón–Zapatoca,en el departamento de Santander, Colombia.En el presente estudio se implementan un algoritmo de óptima localización de sensores y un método de identificación modal previamente desarrollados y aplicados en varios estudios de identificación modal de puentes de diferentes configuraciones. Los resultados presentados en este artículo, con un número limitado de sensores,muestran buenacorrelaciónconlos resultados utilizados en la calibración del modelo numérico del puente previamente desarrollado y que corresponde a la línea base del puente.

Palabras clave: ensayo de excitación ambiental; identificación modal; método ERA-OKID-OO; óptima localización de sensores;puente viga cajón..

El aumento de proyectos de infraestructura en Colombia ha generado de forma paralela la necesidad de desarrollar metodologías que permitan determinar, con la mayor exactitud posible, la condición estructural en casos donde se presenten afectaciones por usoo condiciones ambientales que pueden comprometer el correcto funcionamiento de puentesdurante su vida útil. Si bien el Código colombiano de diseño sísmico de puentes, CCP-14 [1],presenta los procedimientosde diseño de puentes nuevosyde reforzamiento de puentesexistentes, esta norma no establece procedimientos para mediciónde la respuesta dinámica real de un puente como un parámetro porconsiderar para verificación de diseños o estudios de reforzamiento estructural.Es importante notar que la medición de respuesta dinámica de un puente requiere la instalación de diferentes instrumentos de medición,con el fin deobtener su respuesta dinámicabajo diferentes condiciones de excitación. Si bien el costo de estos instrumentos de mediciónse ha reducido gracias a losavancestecnológicos, aún sigue siendo costoso y,en algunos casos,no prácticoubicar en un puente un alto número de sensores de forma permanente. Paralelo al avance tecnológico de estos instrumentos de medición, se han desarrollado diferentes técnicas que permiten evaluar y hacer seguimiento del comportamiento estructuraldurante la vida útil de un puente haciendo usode ciertas propiedades dinámicas, que previamente se miden,y con esta información se procede a hacer un análisis de variación entre medicionesiniciales y actuales.Esto se realiza con el fin de identificar posibles variaciones respecto al registro inicial o línea base.

Según [2], en algunas zonas de Colombia, los gradientes de temperatura pueden ser del orden de 20 ºC, por loque mediciones de respuesta dinámica pueden ser afectadas, y estocausa variaciones con respecto a la línea base no inducidaspor deterioro de un puente. Este aspecto requiere el desarrollo de metodologías de identificación modal que permitan clasificarlas zonas más favorables para localización de sensores,con el fin de optimizar la calidad de los datos de excitación ambiental.Si bien es posible utilizar enfoques de excitación forzada en puentes, el solo hecho de interrumpir el tráfico puede causar inconvenientes en su implementación práctica, por lo que los métodos basados en excitaciones ambientales pueden resultar más favorables,con el fin de realizar mediciones continuas.

El área de óptima localización de sensores se fundamenta en estudios realizados en las décadas de los años 80 y 90, en la industria aeroespacial. Los métodos desarrollados en estudios de vehículos aeroespaciales determinan la localización de sensores buscando maximizar la independencia lineal de los modos numéricos de vibración.El método más representativo corresponde a la propuesta de [3]. Métodos enfocados a estructuras civiles han sido desarrollados con base enmodificaciones de esteenfoque,incluyendo,por ejemplo,la energía modal de deformación y el efecto de ruido en las mediciones [4]. Estudios más recientes de óptima localización de sensores en puentes no solo han presentado mejoras dediferente tipo en los métodos,sino que han validado sus hallazgos con mediciones dinámicas. Un estudio reciente realizado por [5] en el puente Eduardo Torroja,localizado en la provincia de Córdoba, España, utilizó un modelo en elementos finitos del puente, previamente ajustado con base en mediciones dinámicas, para determinar las 4 mejores posiciones para localizar sensores dentro de un grupo de 105 posiciones. Los autores demostraronque los resultados de identificación modal para las 4 posiciones seleccionadas dan resultados muy similares a los obtenidos para toda la campaña experimental de medición. Según [5],solo 4 posiciones de medición son suficientes para identificar las principales frecuencias modales,y, por tanto,un sistema de monitoreo continuo de esta estructura histórica puede ser sustancialmente reducido.En formasimilar al área de óptima localización de sensores, los primeros métodos de identificación modal fueron igualmente desarrollados dentro de la industria aeroespacial. Uno de los métodos más usados esel presentado por [6],conocido como algoritmo de realización de valores propios (ERA, EigensystemRealization Algorithm), el cual ha sido implementado en estructuras civiles por diversos autores. El estudio presentado por [7] estudia las limitaciones del método ERAoriginalmente propuesto por [6],abordando dos limitaciones del método ERA relacionadas con falta de condiciones iniciales mediante un enfoque preliminarmente propuesto por [8],donde se utiliza el filtro Kalman.Esta mejora es complementada por [7] asumiendo que solo el subsistema estocástico contribuye a la respuesta de salida en estructuras, y,por tanto,el subsistema determinístico puede ser despreciado. Con base en estos dos aspectos, el método propuesto por [7] y definido como ERA-OKID-OO es implementado experimentalmente en los puentes sobre el río Leigh y el puente Golden Gate. Los resultados presentados por [7] demuestran un desempeño superior del método ERA-OKID-OO,con respecto a mejoras previas del método originalmente propuesto por [6].

Este artículo presenta los resultados de identificación modal del puente Gómez Ortiz utilizando mediciones en condición de excitación ambiental tomadas enposiciones óptimas de sensores obtenidasdel método implementado en el puente Eduardo Torroja por [5]. Estos resultados de identificación modal son comparados con las frecuencias experimentales de calibración del modelonumérico de línea base desarrollado por [2],utilizando el método de identificación modal propuesto por [7].

2.Descripción del puenteGómez Ortiz

2.1.Configuración estructural

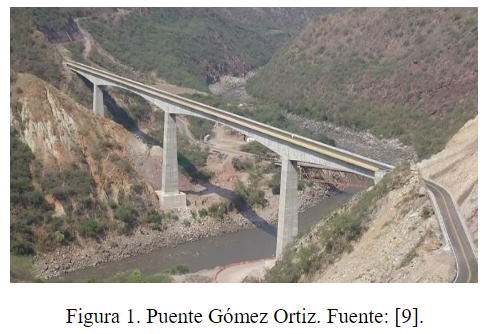

El puente seleccionado para el presente estudio corresponde alpuente Gómez Ortiz, el cual se encuentra localizado sobre la vía que comunica los municipios de Girón y Zapatoca, a 24 km del casco urbano de Zapatoca. La construcción de este puente fue producto de la restitución de infraestructura en el área de inundación del embalse del proyecto hidroeléctrico de Sogamoso. Con una longitud total de 510 m, el puente se compone de dos luces centrales de 170 m y dos tramos de compensación de 85 m cada uno. La superestructura se apoya en 3 columnas, la primeracon altura de 42 m en dirección a Zapatoca, y lasdos restantes de 47 m. La vista general del puente se aprecia en la figura 1

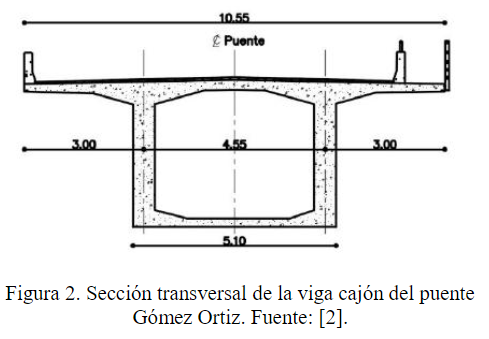

Lasección transversal del puente corresponde a una tipología de viga cajón en concreto postensado de altura 8,8 m,en la dovela sobre la columna y 4 m en la dovela de cierre. La seción transversal del puentese ilustra en la figura 2.Las columnas corresponden a una sección rectangular hueca de sección variable cimentadas sobre pilotes con profundidades entre 25 m y 40 m. Apoyos elástoméricos en neopreno tipo slide-flonsirven de apoyo del puente en los estribos.

2.2.Campañas experimentales de medición

Un total de dos campañas experimentalesfueron realizadas, la primera en el año 2015,antes del llenado del embalse y la segunda en el año 2016,durante el llenado.Para esta segunda campaña,se tiene un total de 26 configuraciones, correspondientes a 234 registros repartidos en las tres coordenadas (78 registros por dirección coordenada). Estas configuraciones fueron utilizadas durante la campaña experimental realizada por [2] para obtener lacaracterización dinámica del puente. Cada configuración se compone de mediciones simultaneas de 3 sensores triaxiales (direcciones longitudinal, transversal y vertical del puente). La carga vehicular que se tuvo durante la ejecución de las pruebas fue de baja intensidad,según lo reportado por [2]. El procesamiento de los datos de las mediciones fue realizado mediante el uso del softwareARTeMIS [10],con base en los métodos FDD, EFDD y SSI.El método FDD mostró los mejores resultados, por lo que estos resultados fueron finalmente usados para realizar la calibración del modelo numérico del puente. Para mayor información con respecto al análisis comparativo de los resultados de caracterización dinámica y criterios de selección de datos de calibración,se recomienda consultar [9].

2.3.Modelo numérico de línea base

Los datos experimentales de calibración delmodelo numérico de línea base utilizado en el presente estudio correspondenal desarrollado por [2].El modelo inicial del puente corresponde a un modelo lineal desarrollado con base enla geometría obtenida de los planos as builty propiedades de materiales con valores de resistencia a compresión del concreto para lasuperestructura de 35 MPa y columnas de 28 MPa, yvalores de módulos de elasticidad de 23377 MPa y 20637 MPa, respectivamente. El softwareMIDAS Civil [11] fue utilizado para ensamblarel modelo numérico inicial del puente utilizando los valores de geometría y materialesanteriormente referenciados[10].La calibración del modelo de línea base del puente se realizó con base en los resultados de identificación modal del puente según las campañas experimentales anteriormente referenciadas. Según [2],el puente caracterizado dinámicamente corresponde a una estructura nueva, la cual fue abierta al tráfico en el año 2013 y no ha sido afectada por sismos de magnitud considerable. El parámetro de calibración del modelo de línea base correspondió amódulosde elasticidad con valores de 27300 MPa para la superestructura,yde23072 MPa para las columnas.Estos valores de calibración se justifican por el uso de concretos acelerados a 2 y 3 días, que alcanzan resistencias superiores a las especificadas en los planos deconstrucción [2].

3.Planteamiento numérico

3.1.Óptima localización de sensores

La selección del método de óptima localización de sensores se fundamenta en los resultados presentados por [5],donde el modelo numérico calibrado del puente Eduardo Torroja es utilizado con el fin de implementar un procedimiento de localización de sensores que permita describir adecuadamente la respuesta del puente sin la utilización de un número considerable de sensores. 36 posiciones para los sensores fueron consideradas para las 12 configuraciones seleccionadas por los autores,utilizando 5 sensores triaxiales (direcciones longitudinal, transversal y vertical del puente). La superestructura corresponde a un sistema de losas de concreto reforzado con espesor de 7 m y armadurade celosía con cordón en arco[5]. Mientras el puente Eduardo Torroja corresponde a una estructura construida en 1951 con diferentes modificaciones estructurales a lo largo de su vida útil, el puente Gómez Ortiz fue abiertoal tráfico en el año 2013.

Los autores utilizan el método de óptima localización de sensores propuesto por [3],llamado método de independencia efectiva (EFI, Effective Independence Method).Este método se fundamenta en que la localización de sensores utilizada para realizar identificación modal debe obedecer a una configuración que permita obtener independencia espacial enlos modos de vibración. La Matriz de Información Fisher (MIF) se define simétrica y positiva,según la ecuación (1):

Donde 휑corresponde a la matriz de modos de vibración,con dimensiones asociadas al número de modos de vibración de interés y que son usados para el cálculo de la MIF. Los valores y vectores propios obtenidos de la MIFse definen como 휆y 휓, respectivamente. Elevando al cuadrado los términos del producto 휆휑,se permite obtener una nueva matriz donde cada elemento representa la contribución de cada punto de medición acada modo de vibración considerado en el análisis. Dividiendo cada elemento de la matriz por los inversos de los valores propios,se garantizaque cada elemento en la matriz 휆휑tiene igual importancia. La sumatoria de todos los términos asociados a una determinada posición de sensor representa la contribución de esa posición de sensor a todos los modos de vibración considerados en el análisis.

Finalmente,las posiciones de sensores con valores mayores son las que más contribuyen al rango de la MIF,y,por tanto,se consideran como posiciones óptimas para localizar sensorescon el propósito de identificar los modos de vibración considerados en el análisis. La explicación detallada del método EFIse encuentra en [4].Para la implementación del método EFI se requiere definir los modos de vibración de interés.Para el caso del puente Gómez Ortiz,con base enlas campañas experimentales de medición reportadas por [2],se tiene que los modos con mayor valor de índice MAC (Modal Assurance Criterion) corresponden a los modos de vibración con frecuencias 0,683, 0,698 y 1,455 Hz. Estas frecuencias están asociadasa modos de vibracióncon movimiento predominante en el sentido transversal del puente.

Para la implementación del método EFI en el puente Gómez Ortiz,se seleccionan estos 3 modos de vibración. Si bien el planteamiento de localización de sensores presentado por [5] en el puente Eduardo Torroja utiliza modos de vibración obtenidos del modelo numérico del puente ya calibrado con resultados de campañas experimentales, es importante también considerar que un análisis previo de óptima localización de sensores utilizando modelos numéricos no calibrados es de gran utilidad.Esto conel fin de optimizar los resultados de campañas de identificación modal,teniendo presente que un modelo numérico aproxima desde una perspectiva numérica,pero solo con estudios detallados de identificación modal como el ejecutado por [2]es posible realizar los ajustes necesarios para calibrar un modelo numérico;debido a este aspecto la implementación del método EFI en el puente Gómez Ortiz se realiza con base enlos 3 modos de vibración anteriormente descritos,que se obtienen del modelo numérico del puente no calibrado.La localización de los ejes del puente que sirve de base parareferenciar la localización de los sensores se presenta en la figura 2.

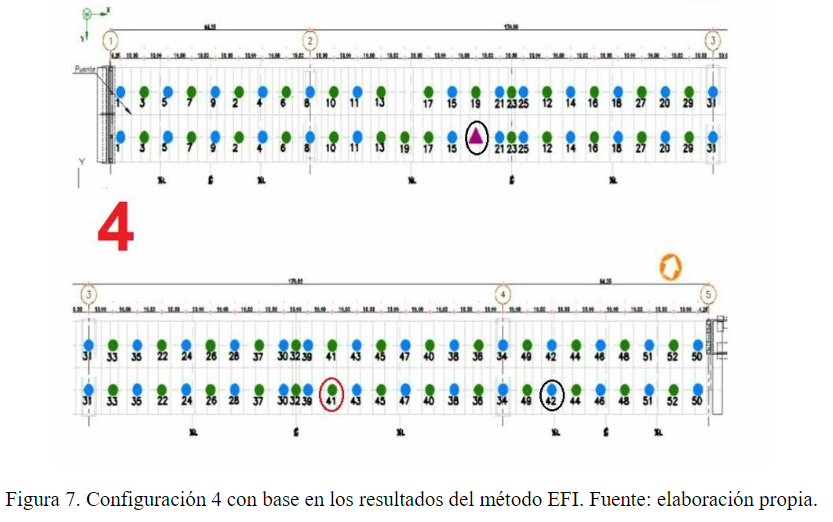

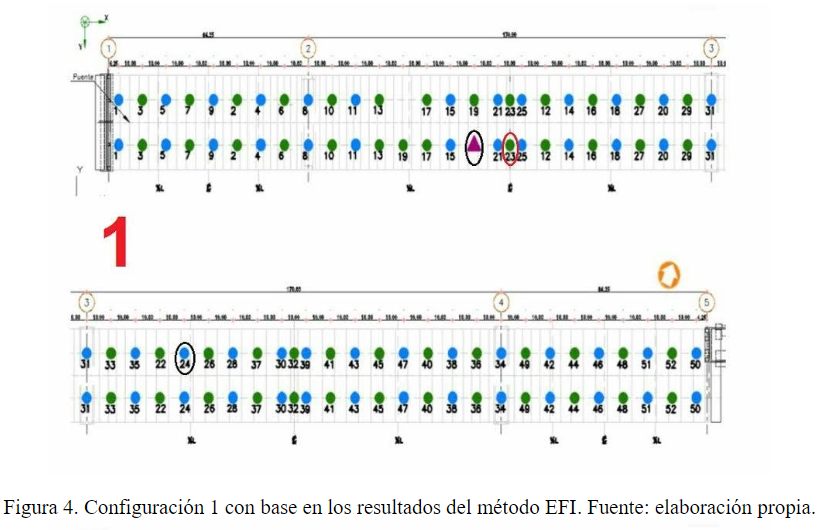

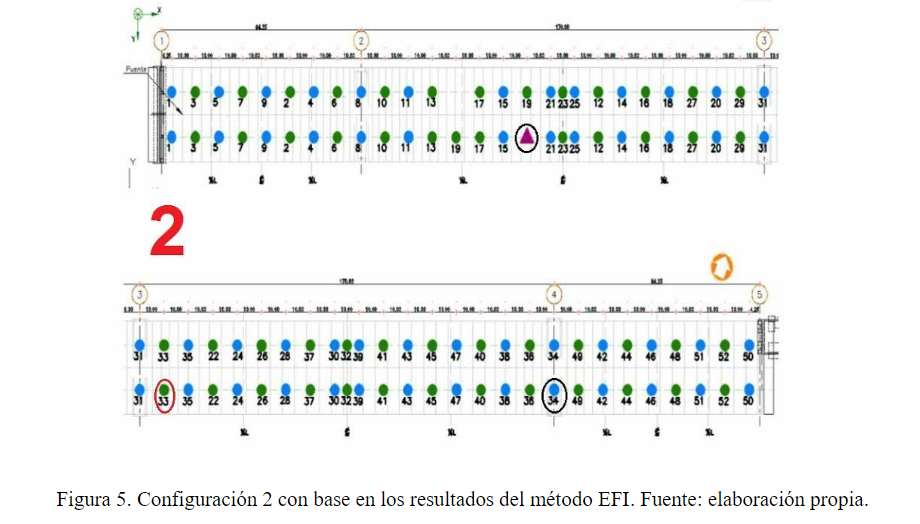

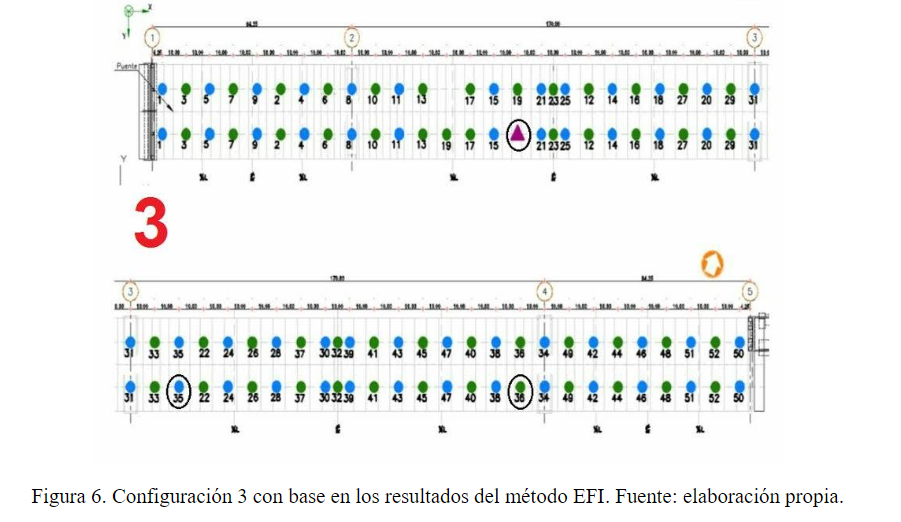

Los resultados de la implementación del método EFI se ilustranen la figura3. Los nodos del modelo numérico se referencianpor cada dovela,de acuerdoconlos planosas built, que,en ciertos casos,no coinciden exactamente con puntos seleccionados en los ensayos de vibración ambiental. El nodo 53 del modelo numérico es el centro de la luz entre ejes 2 y 3,y corresponde al punto 23 de las mediciones; el nodo 82, cercano al eje 3, sin embargo, no coincide exactamente con una medición.Este punto se encuentra entre las mediciones 33 y 35. Por último, el nodo 102 se ubica cerca al centro de luz entre ejes 3 y 4,y corresponde al nodo 41 medido. El sensor de referencia, que corresponde a un sensor de localización fija durante todas las mediciones,se ubica entre los puntos 15 y 21,denotado por un triángulo púrpura,según la figura 3.Las figuras 4, 5, 6 y 7 ilustran las configuraciones seleccionadas según los resultados de óptima localización de sensores presentados en la figura 3.

En la fase de identificación modal se toman los datos de la campaña experimental de medición en el puente cuando el embalse se encuentra en proceso de llenado. Es importante resaltar que se utilizaron 3 sensores triaxiales en los ensayos de excitación ambiental. Se seleccionan las configuraciones que contienenal menos uno de los nodos identificados como óptimos mediante el método EFI. Las configuraciones ilustradas en las figuras 4, 5, 6y 7están asociadas a los 3 modos de vibración seleccionados anteriormente.En caso de utilizar más modos de vibración,se debe repetir de nuevo el proceso. Es importante también resaltar que para carga vehicular se espera que los modos verticales sean los más dominantes. En tal caso las configuraciones de óptima localización de sensores deben ser previamente estudiadas con base en este tipo de excitación,y,por tanto, se fundamentarán en identificación de modos verticales. Un estudio completo de localización óptima de sensores debe incluir análisis de diferentes tipos de excitaciones,incluyendo excitación sísmica, con el objetivo de optimizar la calidad de los resultados de identificación moda

3.2.Identificación moda

El método de identificación modal utilizado en el presente estudio denominado ERA-OKID-OO fue seleccionado con base ensu buen desempeño de aplicación en los puentes sobre el río Leigh y el puenteGolden Gate. Un aspecto importante es que el método ERA-OKID-OO demuestra superioridad con respecto a otros métodos de identificación modal cuando es utilizadoen campañas experimentales de excitación ambiental. En simulaciones numéricas de identificación modal este método no es tan eficiente,según lo reportado por [7]. El método ERA-OKID-OO corresponde a una versión mejorada del método ERA, el cual ha sido usado en diversos estudios de identificación modal en estructuras civiles. El filtro de observador Kalman (OKID, Observer Kalman-Filter Identification) permite solventar la falta de condiciones iniciales ampliando la aplicabilidad de ERA a sistemas entrada/salida. Para ampliar el concepto de sistemas solo salida (OO, Output-Only systems) se considera la reformulación del subsistema estocático describiendo la influencia del ruido ambiental expresando el vector de salida con un modelo AR.

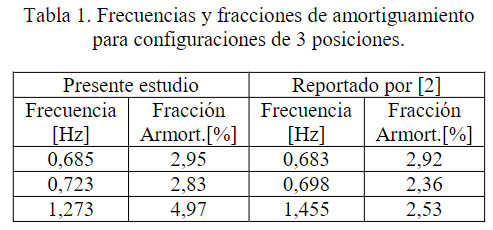

Finalmentese obtienenlos parámetros Markov. Para mayor información sobre el método ERA-OKID-OO se recomienda consultar [7].La herramienta SMIT [7] es utilizada para realizar la identificación modal con base en el método ERA-OKID-OOpara las 4 configuraciones seleccionadas en la etapa de óptima localización de sensores. La tabla 1 muestra los valores de frecuencias y fracciones amortiguamiento obtenidospara las 4 configuraciones seleccionadas mediante el método ERA-OKID-OO y los valores correspondientes a la campaña experimental[2].

Los resultados obtenidos mediante el método ERA-OKID-OO muestran buena correlación con los valores reportados por [2]. La primerafrecuencia y su correspondiente fracción de amortiguamiento guarda una muy buena correlación con los valores reportados por [2]. La segunda frecuencia y su correspondiente fracción de amortiguamiento también presentan valores similares a los reportados por [2]. Las diferencias más notorias se presentan en la tercerafrecuencia y su correspondiente fracción de amortiguamiento. Es importante resaltar que las campañas experimentales ejecutadas por [2] se componen del análisis de 78registros por dirección coordenada. Una de las grandes limitaciones que existen en términos de monitoreo continuo de puentes radica en los costos asociados a los sensores y el procesamiento de la información. En el caso de campañas experimentales,es común el uso de un mayor número de sensores;por ejemplo,en las campañas realizadas en el puente Eduardo Torroja se utilizaron 5 sensores triaxiales,mientras que en el puente Gómez Ortiz se utilizaron 3 sensores triaxiales. 4 posiciones de localización óptima de sensores se utilizaron para el puente Eduardo Torroja, número suficiente,según [5],para lograr resultados similares a los obtenidos en la campaña experimental. Utilizando este mismo lineamiento se realiza un estudio de óptima localización de sensores en el puente Gómez Ortiz utilizando 2 posiciones de localización óptima de sensores,donde se tiene el sensor de referencia y los puntos de localización identificados por el método EFI y presentados en las figuras 4, 5, 6y 7. Los resultados de identificación modal utilizando 2 sensores se presentan en la tabla 2.

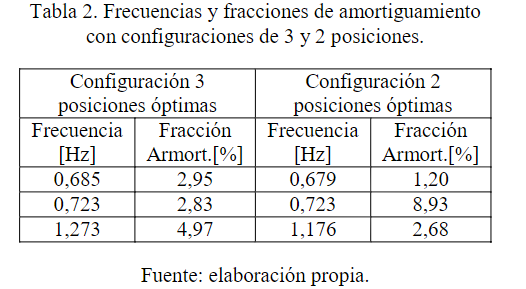

Losvalores deprimer frecuencia y su correspondiente fracción de amortiguamiento disminuyen con respecto al valor inicial,pero el valor de frecuencia se mantiene en un valor cercano al valor reportado por [2]. En el caso de la fracción de amortiguamiento sepresenta variación considerable. La tercerafrecuencia presenta en los dos parámetrosuna variación considerable con respecto a los valores reportados para la configuración de 3 posiciones y los valores reportados por [2],también para 3 posiciones. Es importante resaltar que en el caso de la tercerafrecuencia su valor se mantiene igual para las configuraciones de 3 y 2 sensores. Según [2],esta frecuencia corresponde al modo de vibración transversal con mayor valor de porcentaje de participación de masa,con 48,3%, mientras que el primer modo de vibración transversal tiene un valor de 7,23%,y el tercer modo de vibración transversal,un valor de 16,6%.

3.3.Análisis de resultados

Los métodos de óptima localización de sensores se fundamentan en su gran mayoría en el uso de modos de vibración. El método EFI implementado en el presente estudio utiliza los 3 modos de vibración transversal seleccionados por [2] en la calibración del modelo numérico de línea base del puente Gómez Ortiz. Las configuraciones seleccionadas como óptimas según los resultados de la implementación del método EFI en el puente Gómez Ortiz presentan valores de identificación modal con muy buena aproximación a los reportados por [2],en sus campañas experimentales,donde se utilizaun mayor número de configuraciones. En el caso de configuraciones de 2 sensores,utilizando los resultados del método EFI,se encuentra buena correlación en los valores de frecuencia para los dos primeros modos de vibración. Es importante resaltar que el segundo modo de vibración se identificó con valores iguales sin importar el uso de configuraciones de 2 y 3 sensores.Este hallazgo es importante por ser el modo transversal con más alto porcentaje de participación de masa,y,por tanto, es tambiénel de mayor contribución a la respuesta dinámica transversal del puente Gómez Ortiz.

4.Conclusiones

En elpresente estudio se implementa un método de óptima localización de sensores para el puente Gómez Ortiz. La selección de este método se fundamenta en los resultados obtenidos en la recientes campañas experimentales realizadas en el puente Eduardo Torroja,donde se evidencia la efectividad del métodopara estudios de indentificación modal en puentes de rigidez superior a la de unpuente atirantado.Esto por cuanto la mayor cantidad de estudios de óptima localización de sensoresreportados en la literaturasehan realizado en puentes atirantados.Para la identificación modal,de igual forma se selecciona un método de reciente desarrollo y que fue implementado con éxito en campañas experimentales llevadas a efecto en los puentes sobre el río Leigh y elpuenteGolden Gate. Los resultados presentados en el presente estudio muestran una buena correlación con los reportados en las campañas experimentales realizadas en el puente Gómez Ortiz, que consideran 3 posiciones, con respecto alasconfiguraciones de 2 posiciones presentadas en el presente estudio, con lo cual se evidencia la importancia de complementar los estudios numéricospreliminares a las campañas de mediciones,con resultados de configuraciones resultantes de la implementación de algoritmos de óptima localización de sensores. Este tipo de estudios permite determinar las zonas más favorables para instrumentación en las campañas de medición. El tipo de excitación dominante en un puente debe ser estudiado de igual forma antes de las campañas de medición; se debe determinar de igual forma la dirección de excitación dominante.El enfoque presentado en el presente estudio se fundamenta en el uso de modos de excitación transversal, para casos de excitación donde la carga vehicular sea dominante se deben utilizar modos de vibración vertical en la determinación de las configuraciones de localización de sensores más favorables para identificación modal. Un estudio robusto de óptima localización de sensores debe abordar todas las fuentesde excitación presentes en un puente, incluyendo las cargas sísmicas, con el fin de lograr la máxima optimización posible para un número determinado de sensores,para,de esta forma,tener una herramientaen la toma de decisiones de integridad estructuralante la ocurrencia de un evento extremo.Finalmente, según los resultados del presente estudio,se puede resaltar la eficacia del método ERA-OKID-OO en la determinación no solo de las frecuencias, sino de las fracciones de amortiguamiento

5.Recomendaciones

Se recomienda complementar el enfoque presentado en este estudio con campañas de excitación ambiental en condiciones de mayor flujo vehicular,con el fin de identificar modos de vibración vertical para el desarrollo de sistemas de monitoreo continuos más robustos que puedan capturar la respuesta dinámica del puenteen condiciones de operación.Estudios dinámicos de respuesta ante cargas sísmicas son importantes con el fin de estudiar la respuesta del puente según las variables de sitio.Estos análisis deben incluir información relevante del sitio de fundación del puente y modo de respuesta no lineal,que permitandeterminar zonas del puente que requiereninstrumentación adicional o que se verían altamente excitadas bajo eventos sísmicos.Estudios realizados en puentes con monitoreo continuo evidencian que la excitación sísmica, debido a su alto contenido de energía, permite identificar modos con altas frecuenciasy respuesta más energética de modos de baja vibración,con lo cual se puede complementarla información proporcionada en el presente estudio y los estudios anteriormente recomendados de identificación modal con unmayor flujo vehicular.El presente estudio debe ser complementado con la utilización de modos de vibración de un modelo calibrado, para desarrollo de sistemas de monitoreo continuo. Adicionalmente se debe incluir mediciones de temperatura,a fin de considerar los efectos que los gradientes en este parámetro puedenocasionar en la determinación de las propiedades dinámicas del puente y que puedan afectar la confiabilidad en la implementación de sistemas de monitoreo continuo

Agradecimientos

Los autores agradecen el apoyo recibido de la Escuela de Ingeniería Civil de la Universidad Industrial de Santander y del grupo de investigación INME.
