Geología y experiencias constructivas en el túnel Tunjita

Resumen

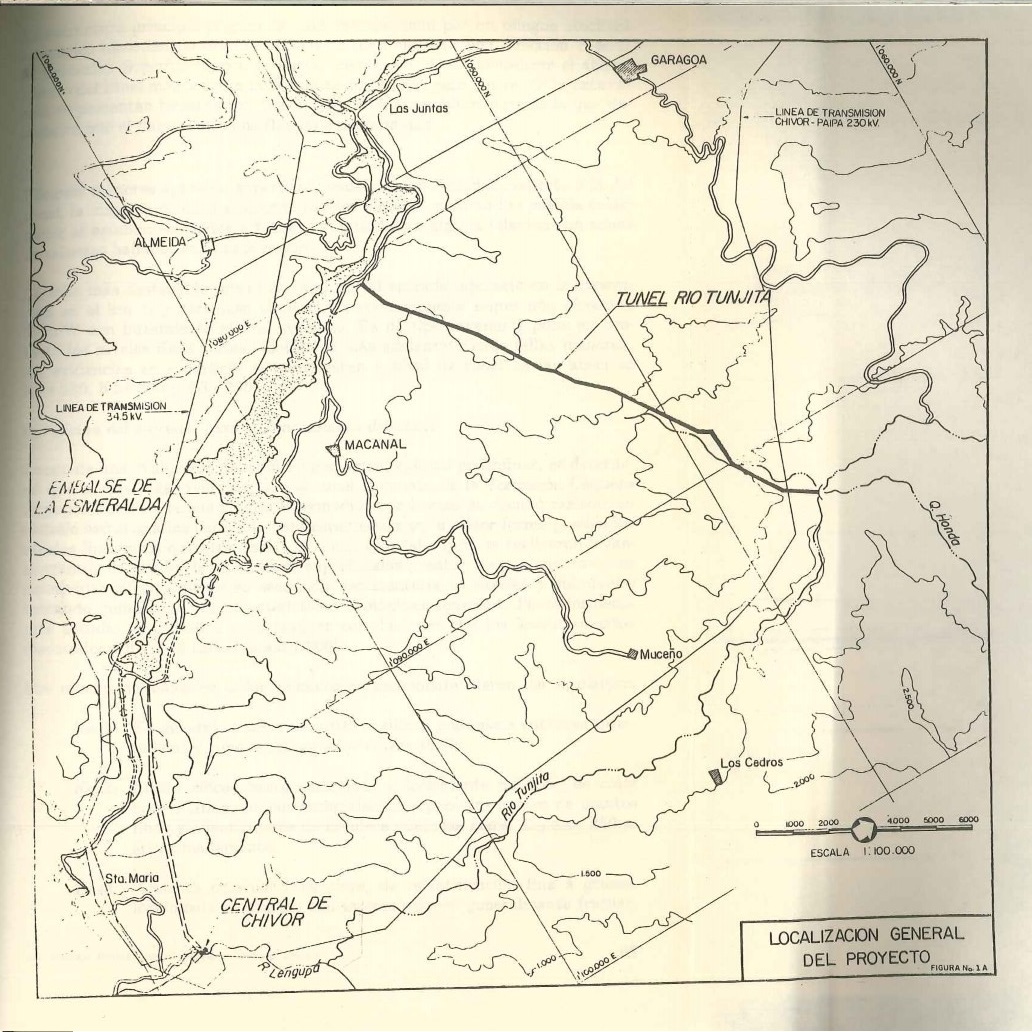

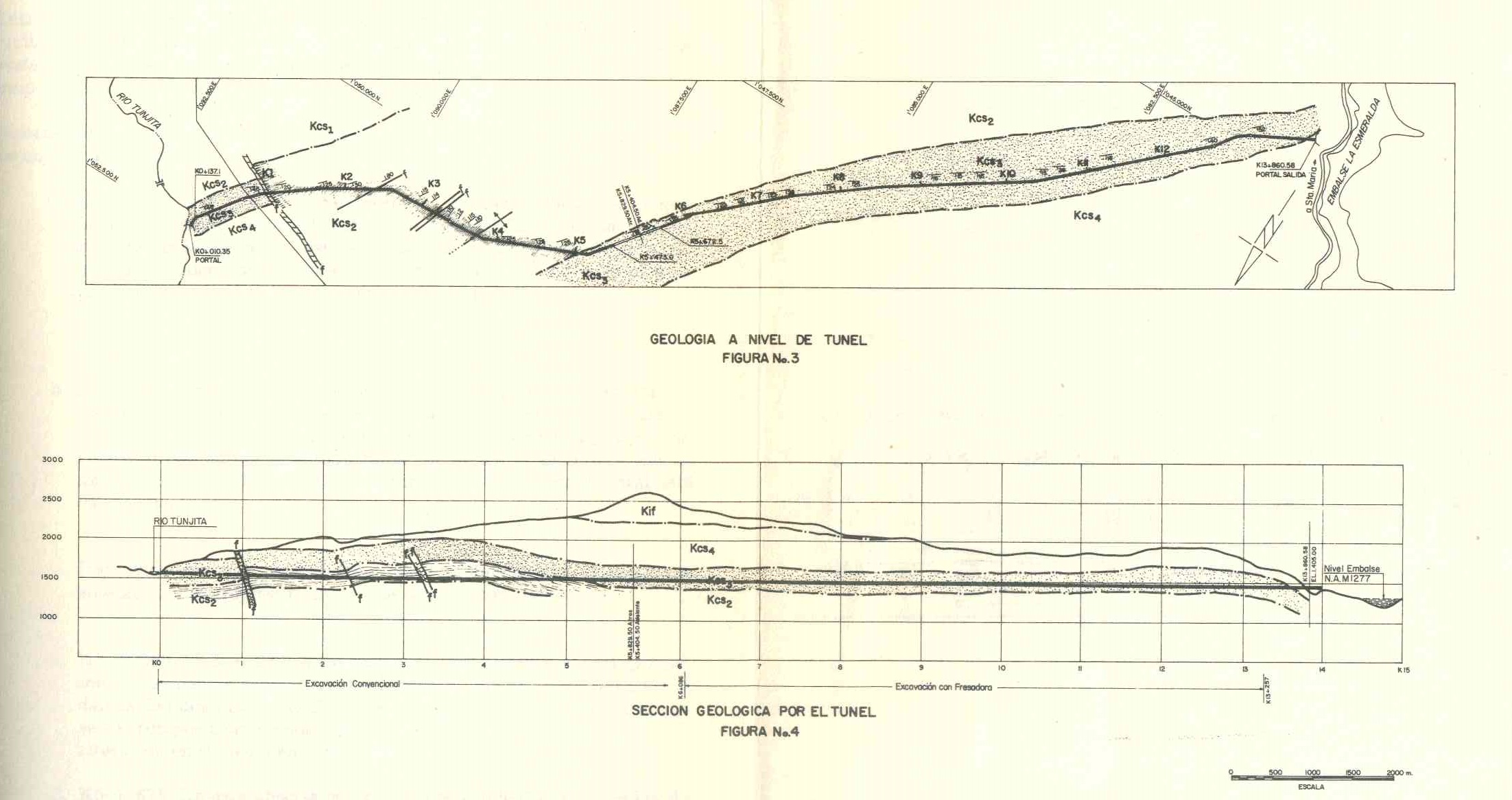

Esta obra realizada por Interconexión Eléctrica S.A y ubicada en el Municipio de Macanal (Boyacá), cuenta con una longitud total de 14.200m. Fue construida para desviar las aguas del río Tunjita (12m³ /seg de caudal medio) hacia el embalse del proyecto Chivor. Su sección circular y en herradura presenta área viable entre 14.50m² y 21.20m²  .Fue excavado completamente en rocas sedimentarias (areniscas ortocuarcítas, lutitas y limolitas silíceas) pertenecientes a la formación Cáqueza Superior del Cretáceo Inferior.

El frente de aguas arriba (5830m) se realizó por métodos convencionales, en tanto que el de aguas abajo se excavo con una maquina fresadora lo que constituye un hecho sin precedentes en Colombia. El primer frente presento problemas constructivos mayores derivados de las condiciones geológicas adversas (lutitas y limolitas blandas y replegadas por fallas inversas), que ocasionaron desprendimientos y fuertes empujes a lo largo de los tramos excavados (K1+000,-K3+300 principalmente). Por aguas abajo las infiltraciones (70 l/seg) que alcanzaron temperaturas hasta 45° C  repercutieron desfavorablemente en los rendimientos de los avances.
